点阵LED驱动IC-VK1618抗干扰能力强适用于压力表

产品品牌：永嘉微电/VINKA
产品型号：VK1618
封装形式：SOP18/DIP18

概述

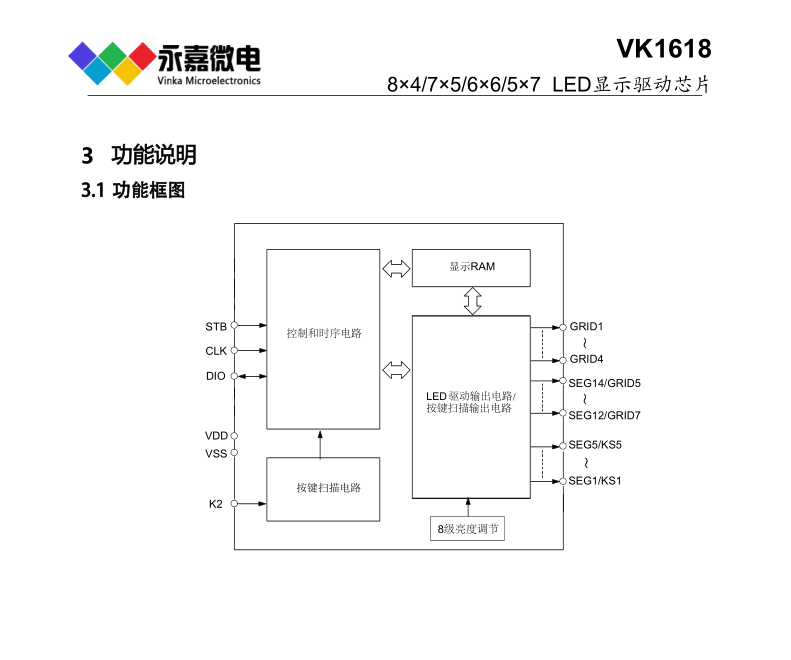

VK1618是一种带键盘扫描接口的数码管或点阵LED驱动控制专用芯片，内部集成有3线串行接口、数据锁存器、LED 驱动、键盘扫描等电路。SEG脚接LED阳极，GRID脚接LED阴极，可支持8SEGx4GRID、7SEGx5GRID、6SEGx6GRID、5SEGx7GRID的点阵LED显示面板，最大支持5x1按键。适用于要求可靠、稳定和抗干扰能力强的产品。ZTT2053

特点
•工作电压 3.0-5.5V
•内置 RC振荡器

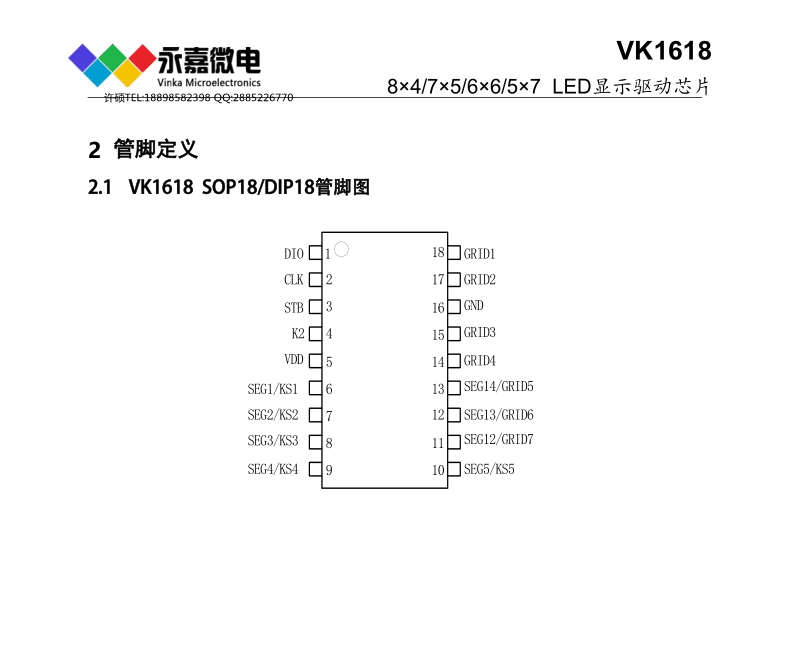

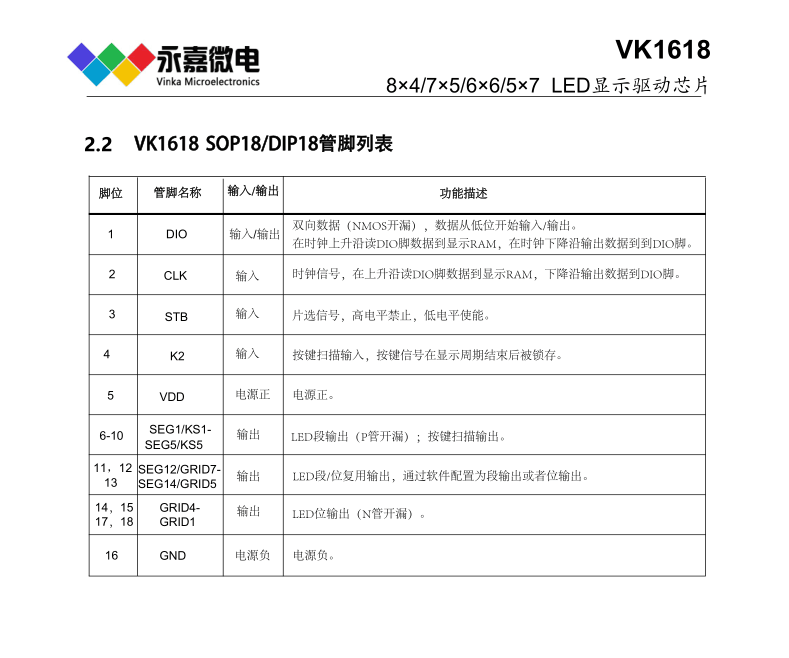

•5个SEG脚，4个GRID脚,3个可配置SEG/GRID复用脚
•SEG脚只能接LED阳极，GRID脚只能接LED阴极
•3线串行接口
•8级整体亮度可调
•内置显示RAM为14x8位
•内置上电复位电路
•抗干扰能力强
•封装
SOP18 (300mil)(11.45mm×7.50mm PP=1.27mm)
DIP18 (250mil) (23.1mm x 6.4mm PP=2.54mm)
许硕TEL:18898582398 QQ:2885226770


内存映射的LED控制器及驱动器
VK16D32   3.0～5.5V  驱动点阵：96    共阴驱动：8段12位   共阳驱动：---   通讯接口：SCL/SDA   静态
电流/待机电流：＜1mA＜10μA   按键：---   封装：SSOP24  恒流驱动
VK16D33   3.0～5.5V  驱动点阵：128   共阴驱动：8段16位   共阳驱动：---   通讯接口：SCL/SDA   静态
电流/待机电流：＜1mA＜10μA   按键：---   封装：SOP28   恒流驱动
———————————————————————————————————————————————————
VK16K33A   3.0～5.5V   驱动点阵：128  共阴驱动：16段8位； 共阳驱动：8段16位    通讯接口：SCL/SDA
静态电流/待机电流：typ.1mA/1μA   按键：13*3     封装：SOP28    驱动电流大，适合高亮显示场合
VK16K33AA  3.0～5.5V   驱动点阵：128  共阴驱动：16段8位； 共阳驱动：8段16位    通讯接口：SCL/SDA
静态电流/待机电流：typ.1mA/1μA   按键：13*3     封装：SSOP28   驱动电流大，适合高亮显示场合
VK16K33B  3.0～5.5V   驱动点阵：96    共阴驱动：12段8位； 共阳驱动：8段12位    通讯接口：SCL/SDA
静态电流/待机电流：typ.1mA/1μA   按键：10*3     封装：SOP24   驱动电流大，适合高亮显示场合
VK16K33BA  3.0～5.5V   驱动点阵：96    共阴驱动：12段8位； 共阳驱动：8段12位    通讯接口：SCL/SDA
静态电流/待机电流：typ.1mA/1μA   按键：10*3     封装：SSOP24  驱动电流大，适合高亮显示场合
VK16K33C   3.0～5.5V   驱动点阵：64    共阴驱动：8段8位；  共阳驱动：8段8位     通讯接口：SCL/SDA
静态电流/待机电流：typ.1mA/1μA   按键：8*3      封装：SOP20   驱动电流大，适合高亮显示场合
——————————————————————————————————————————————————
VK1640    3.0～5.5V   驱动点阵：128   共阴驱动：8段16位   共阳驱动：16段8位      通讯接口：CLK/DIN
静态电流/待机电流：＜0.1mA/--       按键：---   封装：SOP28
VK1640A   3.0～5.5V   驱动点阵：128   共阴驱动：8段16位   共阳驱动：16段8位      通讯接口：CLK/DIN
静态电流/待机电流：＜0.1mA/--       按键：---   封装：SSOP28
VK1640B   3.0～5.5V   驱动点阵：96    共阴驱动：8段12位   共阳驱动：12段8位      通讯接口：CLK/DIN
静态电流/待机电流：＜0.1mA/--       按键：---   封装：SSOP24
VK1650    3.0～5.5V   驱动点阵：32    共阴驱动：8段4位   共阳驱动：4段8位        通讯接口：CLK/DAT
静态电流/待机电流：typ.0.3mA/50μA   按键：7*4   封装：SOP16/DIP16
VK1Q60    3.0～5.5V   驱动点阵：32    共阴驱动：8段4位   共阳驱动：4段8位        通讯接口：CLK/DAT
静态电流/待机电流：＜0.1mA/---     按键：7*4   封装：QFN16
VK1651    3.0～5.5V   驱动点阵：28    共阴驱动：4段7位   共阳驱动：7段4位        通讯接口：CLK/DIO
静态电流/待机电流：＜5mA/--         按键：7*1   封装：SOP16/DIP16
——————————————————————————————————————————————————
VK1637    3.0～5.5V   驱动点阵：48    共阴驱动：6段8位   共阳驱动：8段6位        通讯接口：CLK/DIO
静态电流/待机电流：--/--            按键：8*2   封装：SOP20/DIP20
VK1616    3.0～5.5V   驱动点阵：28    共阴驱动：7段4位   共阳驱动：4段7位        通讯接口：CLK/STB/DIO
静态电流/待机电流：＜1mA/--         按键：---   封装：SOP16/DIP16       抗干扰能力强
VK1618    3.0～5.5V   驱动点阵：35/36/35/32    共阴驱动：5段7位；6段6位；7段5位；8段4位
共阳驱动：7段5位；6段6位；5段7位；4段8位         通讯接口：CLK/STB/DIO
静态电流/待机电流：＜1mA/--         按键：5*1   封装：SOP18/DIP18       抗干扰能力强
VK1620B   3.0～5.5V   驱动点阵：48/45/40      共阴驱动：8段6位；9段5位；10段4位
共阳驱动：6段8位；5段9位；4段10位                  通讯接口：CLK/STB/DIO
静态电流/待机电流：＜1mA/--         按键：---   封装：SOP20             抗干扰能力强
VK1624    3.0～5.5V   驱动点阵：77/72/65/56   共阴驱动：11段7位；12段6位；13段5位；14段4位
共阳驱动：7段11位；6段12位；5段13位；4段14        通讯接口：CLK/STB/DIO
静态电流/待机电流：＜1mA/--         按键：---   封装：SOP24/DIP24       抗干扰能力强
VK1S68C   3.0～5.5V   驱动点阵：70/66/60/52   共阴驱动：10段7位；11段6位；12段5位；13段4位
共阳驱动：7段10位；6段11位；5段12位；4段13位     通讯接口：CLK/STB/DIO
静态电流/待机电流：＜1mA/--         按键：10*2  封装：SSOP24            抗干扰能力强
VK1Q68D   3.0～5.5V   驱动点阵：70/66/60/52   共阴驱动：10段7位；11段6位；12段5位；13段4位
共阳驱动：7段10位；6段11位；5段12位；4段13位     通讯接口：CLK/STB/DIO
静态电流/待机电流：＜1mA/--         按键：10*2  封装：QFN24             抗干扰能力强
VK1668    3.0～5.5V   驱动点阵：70/66/60/52   共阴驱动：10段7位；11段6位；12段5位；13段4位
共阳驱动：7段10位；6段11位；5段12位；4段13位     通讯接口：CLK/STB/DIO
静态电流/待机电流：＜1mA/--         按键：10*2  封装：SOP24/SSOP24      抗干扰能力强
VK1628    3.0～5.5V   驱动点阵：70/66/60/52   共阴驱动：10段7位；11段6位；12段5位；13段4位
共阳驱动：7段10位；6段11位；5段12位；4段13位     通讯接口：CLK/STB/DIO
静态电流/待机电流：＜1mA/--         按键：10*2  封装：SOP28             抗干扰能力强
VK1S38A   3.0～5.5V   驱动点阵：64     共阴驱动：8段8位    共阳驱动：8段8位   通讯接口：CLK/STB/DIO
静态电流/待机电流：＜5mA/--         按键：8*3   封装：SSOP24            抗干扰能力强
VK1638    3.0～5.5V   驱动点阵：80     共阴驱动：10段8位    共阳驱动：8段10位   通讯接口：CLK/STB/DIO
静态电流/待机电流：＜5mA/--         按键：8*3   封装：SOP28             抗干扰能力强
VK1629    3.0～5.5V  驱动点阵：128  共阴驱动：16段8位   共阳驱动：8段16位   通讯接口：CLK/STB/DIN/DOUT
静态电流/待机电流：＜5mA/--  按键：8*4   封装：LQFP44(QFP44正方形)；   抗干扰能力强
VK1629A   3.0～5.5V   驱动点阵：128     共阴驱动：16段8位    共阳驱动：8段16位   通讯接口：CLK/STB/DIO
静态电流/待机电流：＜5mA/--         按键：---   封装：SOP32             抗干扰能力强
VK1629B   3.0～5.5V   驱动点阵：112     共阴驱动：14段8位    共阳驱动：8段14位   通讯接口：CLK/STB/DIO
静态电流/待机电流：＜5mA/--         按键：8*2   封装：SOP32             抗干扰能力强
VK1629C   3.0～5.5V   驱动点阵：120     共阴驱动：15段8位    共阳驱动：8段15位   通讯接口：CLK/STB/DIO
静态电流/待机电流：＜5mA/--         按键：8*1   封装：SOP32             抗干扰能力强
VK1629D   3.0～5.5V   驱动点阵：96      共阴驱动：12段8位    共阳驱动：8段12位   通讯接口：CLK/STB/DIO
静态电流/待机电流：＜5mA/--         按键：8*4   封装：SOP32             抗干扰能力强
