【维修记】山猫滑移s770前快换装置拆检。

斯文 2020-07-29

2501 12

Good family。长时间没有发贴子了,铁甲家人们对我生疏了么?最近处理的问题给大家分析进口13年s770大臂前快换装置检修,这个问题相信很少有,如有出处请谅解。

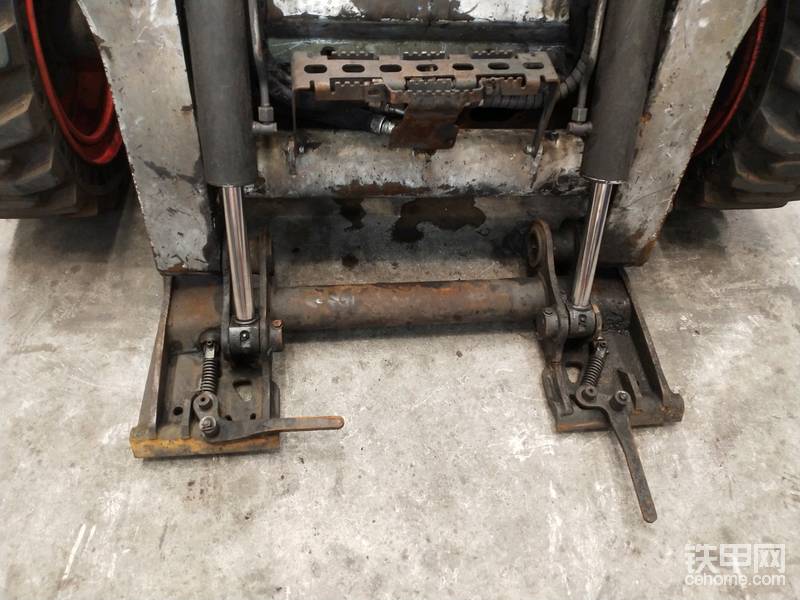

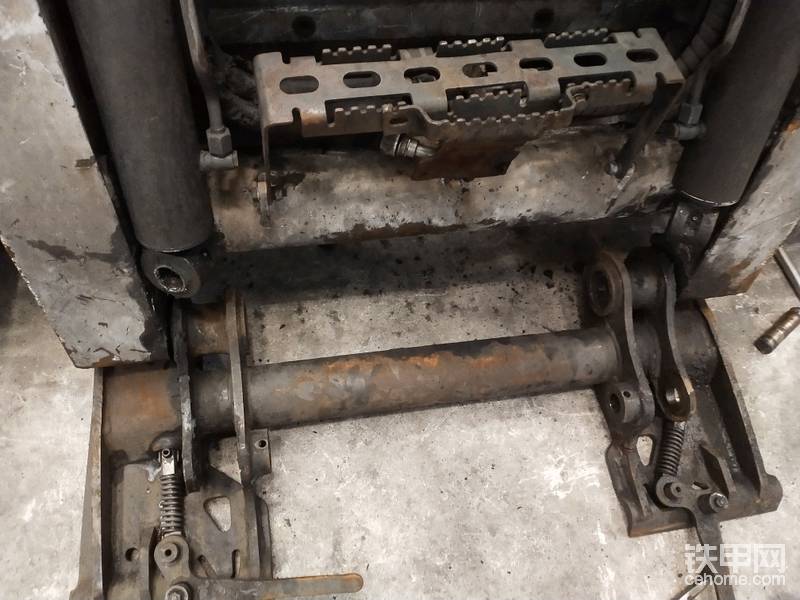

正文:8000小时快换刀问题点。先看整体图片,
拆掉铲斗属具全趴状态完全看不出有什么异样,但是挂上铲斗一对比细微的差别就分辨出问题点了。

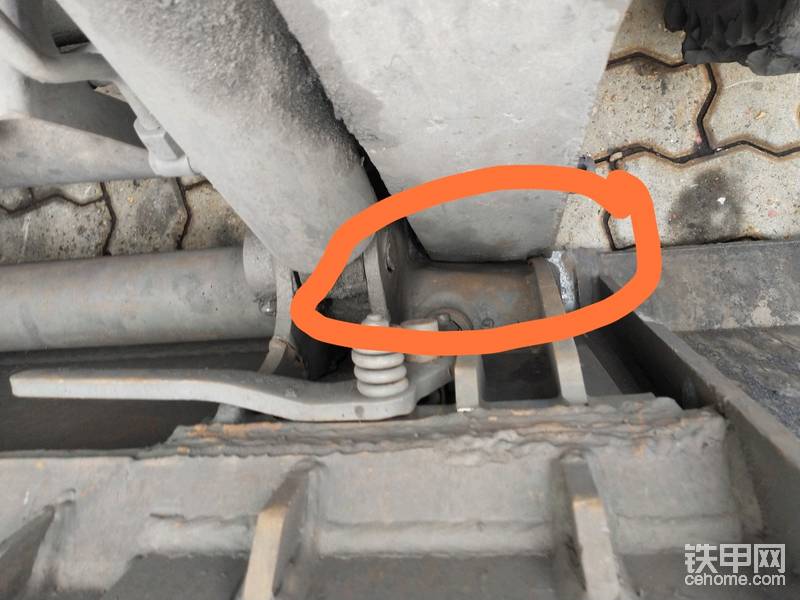

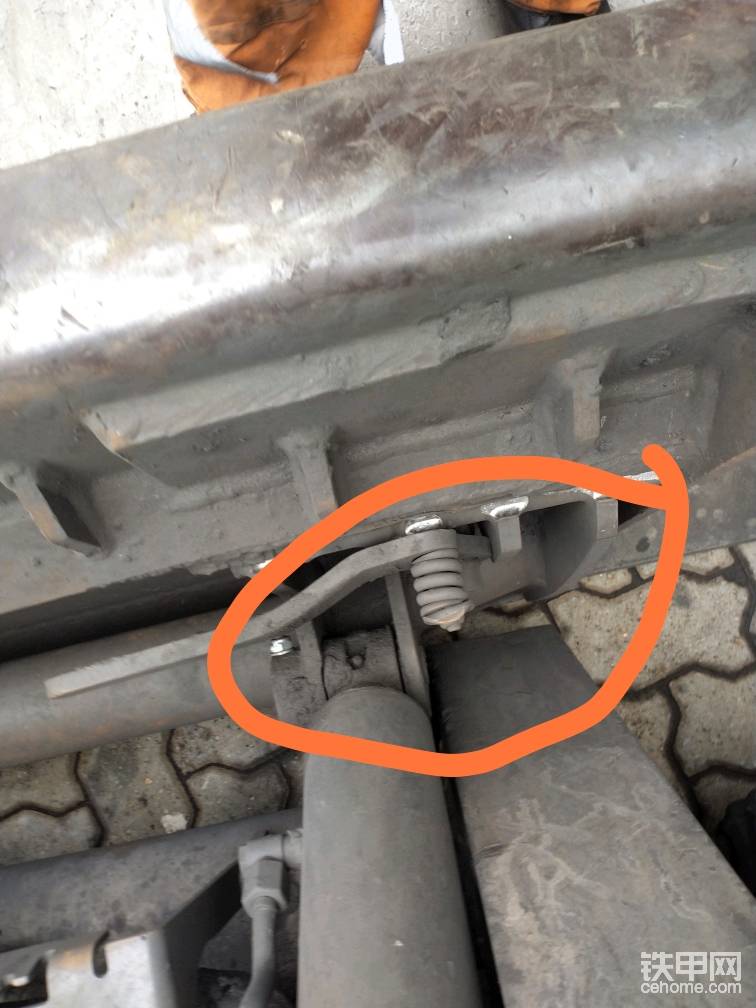

上两图圆圈内对比哪里有不同。看出来的评论区附上评论。

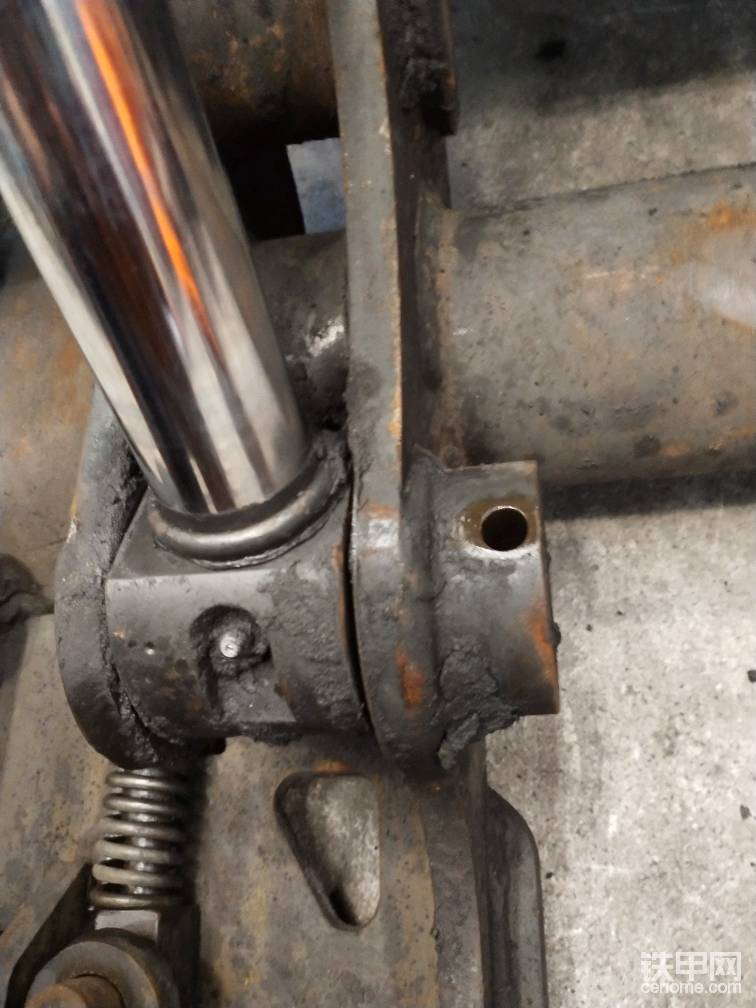

第一步全扒臂全伸倾斜油缸至最大,两人配和拆油缸头销轴螺栓、销轴。拆除后全收回方便下一步。中途注意安全,容易伤手。

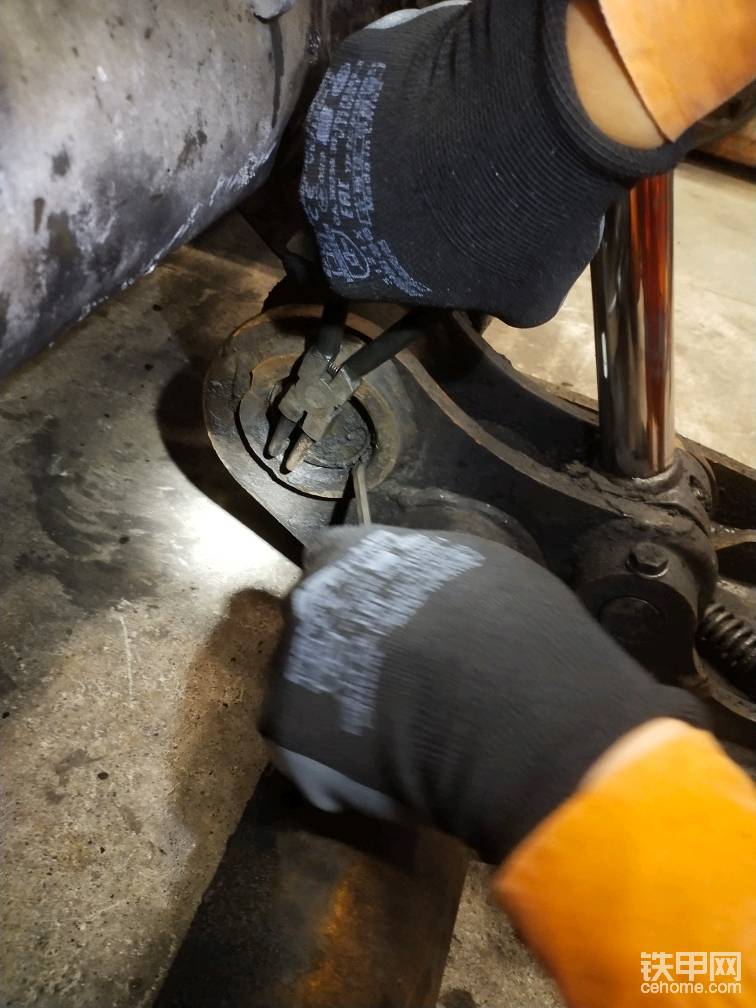

第二步拆大臂注销轴在润滑盖,内有卡簧,用弹簧钳取出,这里需要点耐心,大胆的尝试,不给捏断的力气它是不会取出的。

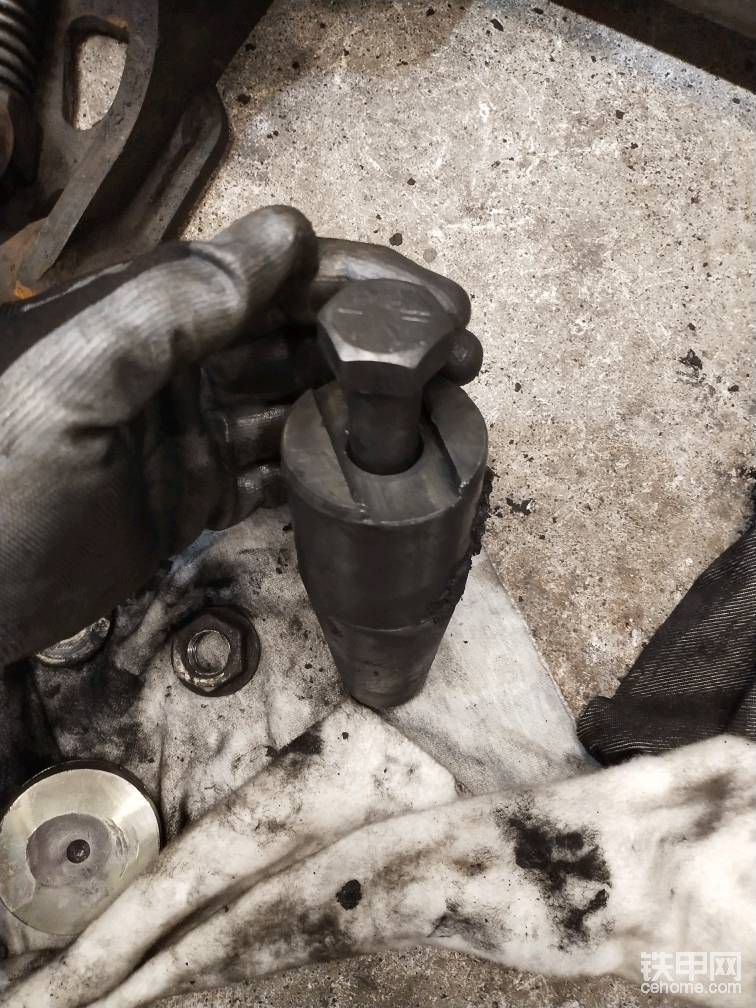

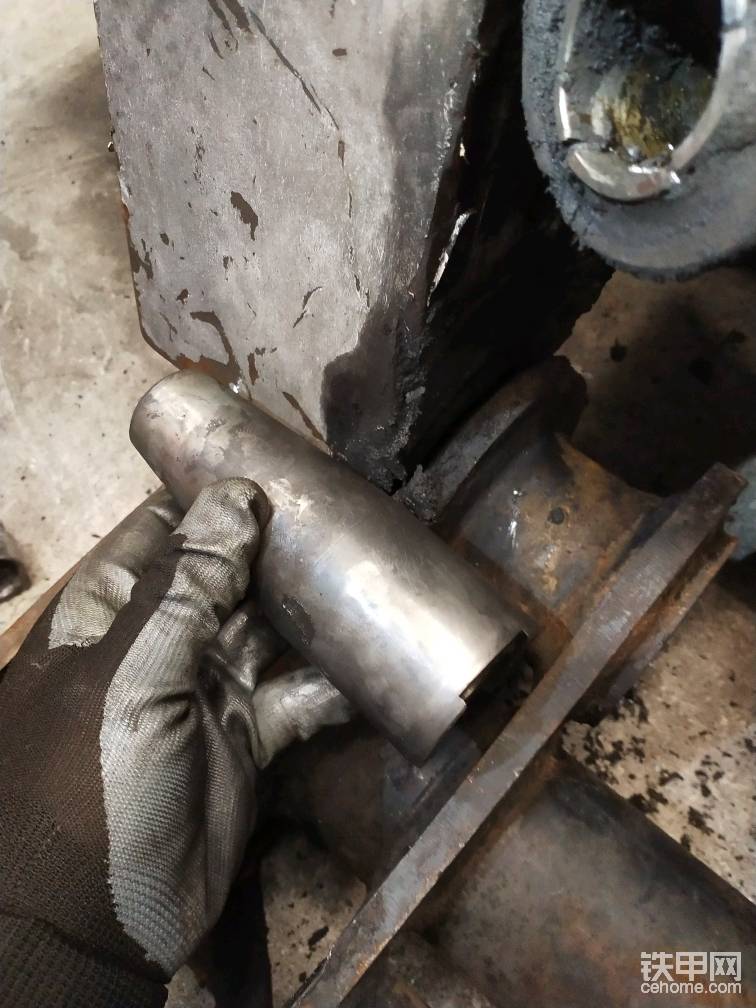

这是一侧稍微好点的主销分图,没有螺栓将其主销与大臂交接,主销锥度端是大臂端,圆柱端是快换装置端。回装时注意这点就行。

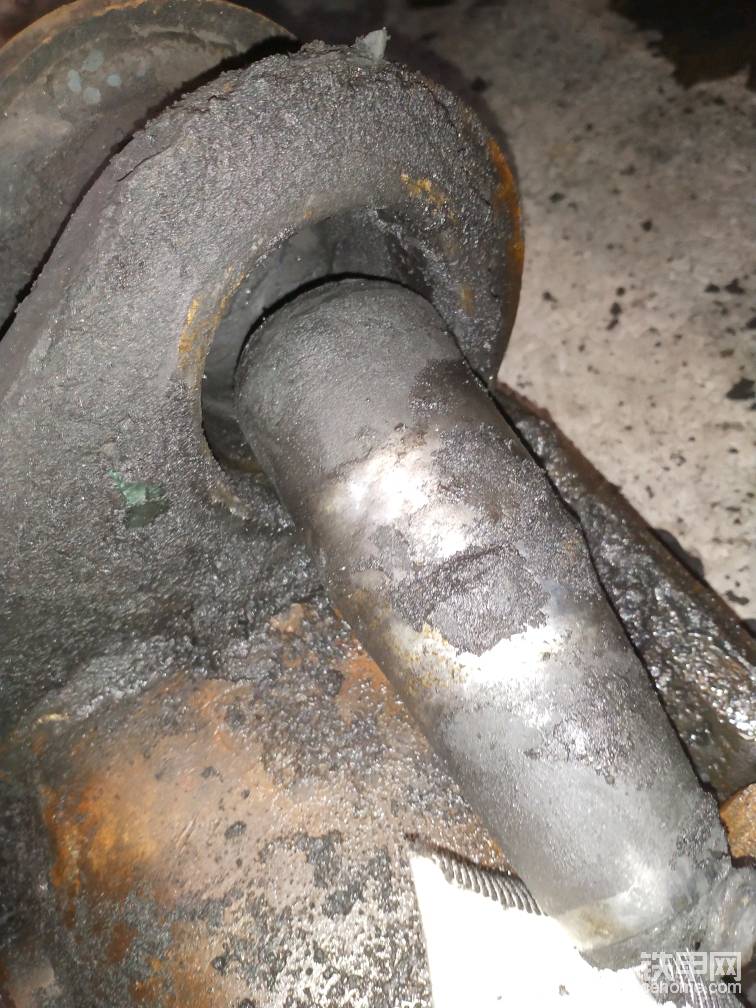

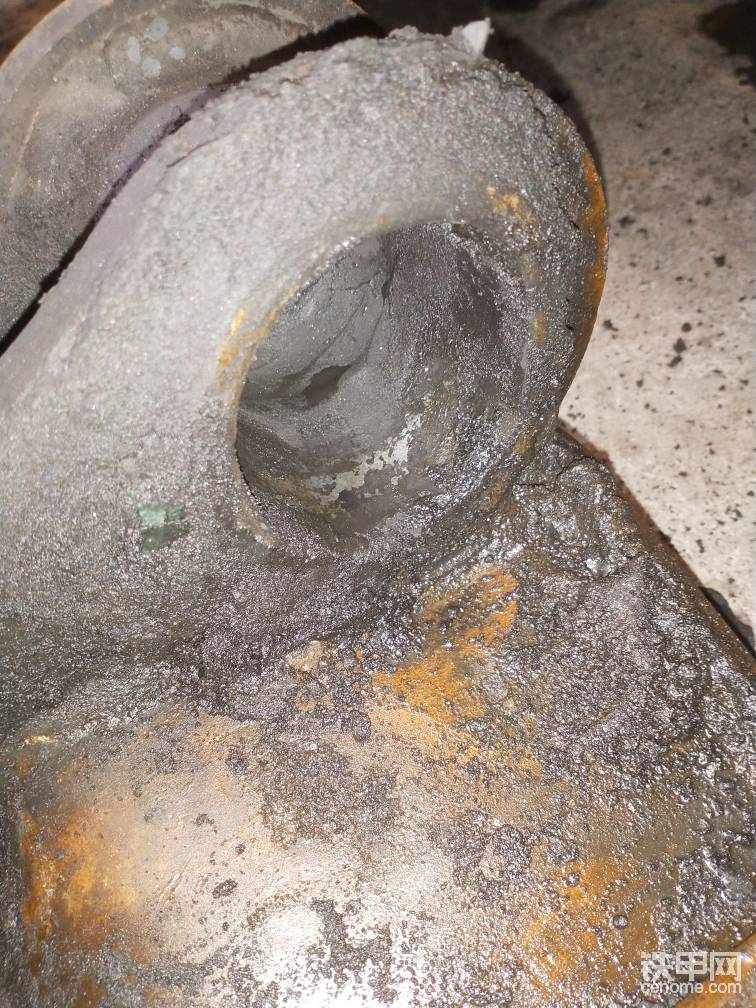

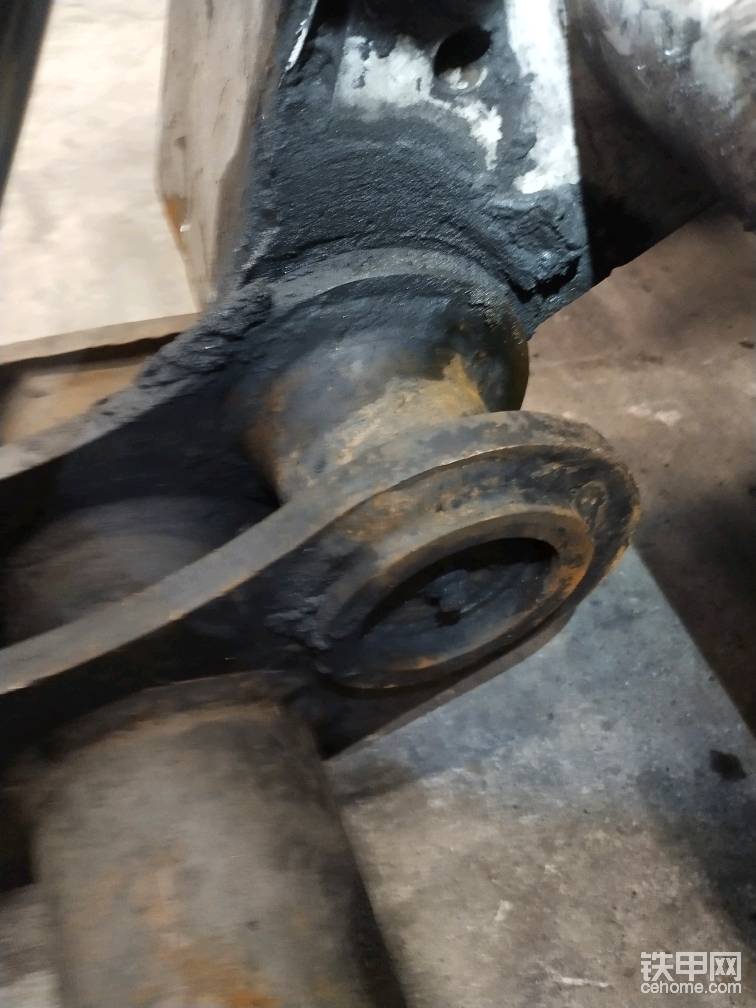

右侧销轴就惨不忍睹了,如你所见的,达到报废地步了。快换装置因一侧报废,大臂主销孔因磨损锥度孔加大,新销轴安装上也恢复不了正常,所以大臂需要做孔。装上属具工作时看不出来。平时细致点。
尾言、通过拆检分析后进行判定,磨损量大造成报废全系日常保养不到位。出现小问题时没及时处理,一拖再拖,到最后形成恶性循环,得不偿失。
感言、感谢丁总给我提供的信息,感谢铁甲群里的甲友帮助,谢谢大家。
