卡特308E挖土机 发动机活塞和活塞环公差

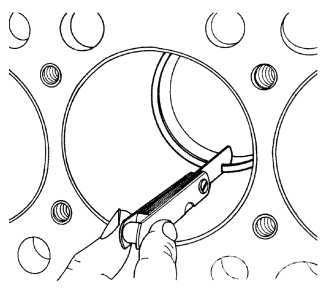

活塞和活塞环活塞环间隙

将活塞环与活塞一起插入缸套的下部（磨损最小的部位）。

图  1
用塞尺测量活塞环间隙。
表 1[table]
[tr][td=1,2]顶环    [/td][td]新    [/td][td]C2.6 - 0.020 至 0.035 mm（0.00079 至 0.00138 in）
C3.3B - 0.25 至 0.40 mm（0.0099 至 0.015 in）    [/td][/tr]
[tr][td]允许极限 [/td][td]1.25 mm（0.0492 in）    [/td][/tr]
[/table]
表 2[table]
[tr][td=1,2]Second ring    [/td][td]新    [/td][td]0.30 至 0.45 mm 0.012 至 0.017 in    [/td][/tr]
[tr][td]允许极限 [/td][td]1.25 mm（0.0492 in）    [/td][/tr]
[/table]
表 3[table]
[tr][td=1,2]油环    [/td][td]新    [/td][td]0.25 至 0.45 mm（0.0099 至 0.017 in）    [/td][/tr]
[tr][td]允许极限 [/td][td]1.25 mm（0.0492 in）    [/td][/tr]
[/table]

如果间隙超过极限，更换活塞环。

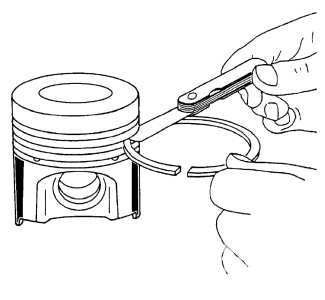

活塞环和活塞环槽之间的间隙
清洁活塞环和活塞环槽，然后将各环安装到其凹槽中。

图  2

用塞尺和深度规测量活塞环和活塞环槽之间的间隙。
表 4[table]
[tr][td=1,3]新    [/td][td]顶环    [/td][td]0.050 至 0.090 mm（0.0020 至 0.0035 in）    [/td][/tr]
[tr][td]第二道环 [/td][td]0.090 至 0.12 mm（0.0036 至 0.0047 in）    [/td][/tr]
[tr][td]油环 [/td][td]0.020 至 0.060 mm（0.00079 至 0.0023 in）    [/td][/tr]
[/table]
表 5[table]
[tr][td=1,3]允许极限    [/td][td]顶环    [/td][td]0.15 mm（0.0059 in）    [/td][/tr]
[tr][td]第二道环 [/td][td]0.20 mm（0.0079 in）    [/td][/tr]
[tr][td]油环 [/td][td]0.15 mm（0.0059 in）    [/td][/tr]
[/table]

如果间隙超出允许极限，更换活塞环。

使用新活塞环后如果间隙仍超出允许极限，则更换活塞。

活塞销孔

图  3
用缸径规测量水平和垂直方向上的活塞销孔内径。
表 6[table]
[tr][td=1,2]活塞销孔内径    [/td][td]新    [/td][td]C2.6 - 26.000 至 26.013 mm（1.02362 至 1.02413 in）
C3.3B - 28.000 至 28.013 mm（1.1024 至 1.1028 in）    [/td][/tr]
[tr][td]允许极限 [/td][td]C2.6 -
26.05 mm (1.02559 in)
C3.3B - 28.05 mm（1.104 in）    [/td][/tr]
[/table]

如果测量值超出允许极限，更换活塞。

活塞销和小端衬套之间的油膜间隙

图  4
用外径千分尺在活塞销与衬套相互接触的位置测量活塞销外径。

用缸径规在连杆小端处测量活塞销衬套的内径。 计算油膜间隙。
表 7[table]
[tr][td]活塞销外径    [/td][td]新    [/td][td]C2.6 - 26.006 至 26.011 mm（1.02386 至 1.02405 in）
C3.3B - 28.006 至 28.011 mm（1.1026 至 1.1027 in）    [/td][/tr]
[/table]
表 8[table]
[tr][td]小端衬套内径    [/td][td]新    [/td][td]C2.6 - 26.025 至 26.040 mm（1.02460 至 1.02519 in）
C3.3B - 28.031 至 28.046 mm（1.1036 至 1.1041 in）    [/td][/tr]
[/table]
表 9[table]
[tr][td=1,2]活塞销和小端衬套之间的油膜间隙    [/td][td]新    [/td][td]C2.6 - 0.014 至 0.034 mm（0.00055 至 0.00134 in）
C3.3B - 0.020 至 0.040 mm（0.00079 至 0.0015 in）    [/td][/tr]
[tr][td]允许极限 [/td][td]0.15 mm（0.0059 in）    [/td][/tr]
[/table]

如果间隙超出允许极限，更换衬套。 如果仍超出允许极限，更换活塞销。
