311D LRR 挖掘机 机器系统 先导阀（行驶）- 拆解
先导阀（行驶）- 拆解 拆解步骤开始: 拆下先导阀。 请参阅拆解和组装, "先导阀（行驶）- 拆卸"。 注: 清洁度是一项重要的因素。 拆解步骤开始之前，应彻底清洁部件外部。 这将防止脏污进入内部机构。 注: 在先导阀拆解期间，在每个部件上作识别标记以便于组装。
图 1

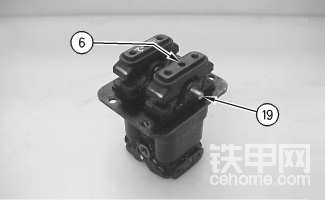

图 2 从踏板上拆下调整螺钉 (6) 和凸轮轴 (19) 。

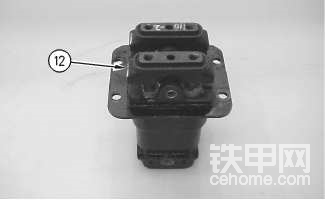

图 32.从先导阀上拆下踏板 (12) 。

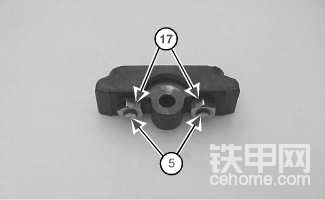

图 4 拆下螺母 (17) 和调整螺钉 (5) 。 对于其余的踏板重复进行步骤1 至3。

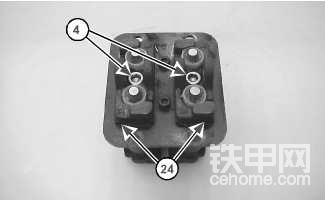

图 5 拆下螺栓 (4) 和盖 (24) 。
图 6 将衬套 (20) 从盖 (24) 上拆下。
图 7 拆下螺栓 (26) 和盖 (25) 。
图 8
[table=493]
[tr][td][img=493,47]网页链接' target='_blank'>网页链接[/img][/td][/tr]
[tr][td]被弹簧力爆出的零件击中，会招致人员伤害。
确保穿上所有必要的保护装备。
遵照建议的程序，并使用所有建议的工具以释放弹簧力。
[/td][/tr]
[tr][td][/td][/tr]
[/table]
将螺塞 (8) 和推杆从阀体组件上拆下。

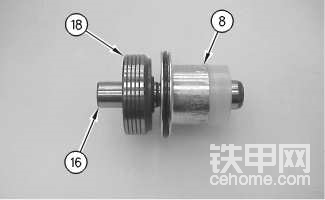

图 9 将活塞 (18) 从推杆 (16) 上拆下。 将推杆 (16) 从螺塞 (8) 上拆下。
图 10 从螺塞 (8) 上拆下 O 形密封圈 (11) 和盖 (2) 。
图 11 将密封件 (3) 从螺塞 (8) 上拆下。
图 12 拆下外弹簧 (23) 和内弹簧 (22) 。
图 13 拆下弹簧座 (27) 。

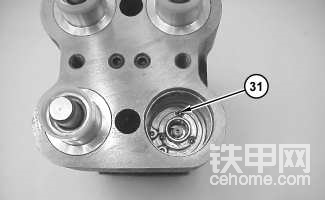

图 14 拆下滚珠 (31) 。
图 15
[table]
[tr][td]
[/td][/tr]
[/table]
[table=493]
[tr][td][img=493,47]网页链接' target='_blank'>网页链接[/img][/td][/tr]
[tr][td]被弹簧力爆出的零件击中，会招致人员伤害。
确保穿上所有必要的保护装备。
遵照建议的程序，并使用所有建议的工具以释放弹簧力。
[/td][/tr]
[/table]
对衬套 (32) 施加压力。

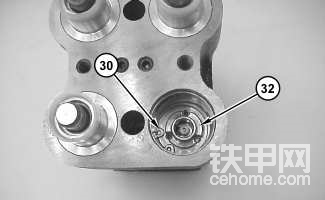

拆下挡圈 (30) 。
缓慢地释放衬套 (32) 上的压力。

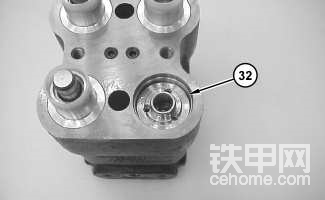

图 16 取下衬套 (32) 。

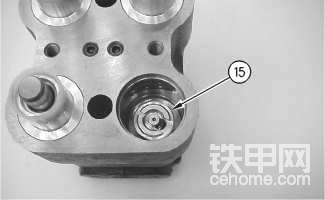

图 17 拆下滑阀组件 (15) 。 使用以下步骤拆解滑阀组件 (15) 。
图 18
[table=493]
[tr][td][img=493,47]网页链接' target='_blank'>网页链接[/img][/td][/tr]
[tr][td]被弹簧力爆出的零件击中，会招致人员伤害。
确保穿上所有必要的保护装备。
遵照建议的程序，并使用所有建议的工具以释放弹簧力
[/td][/tr]
[/table]
用手对阀座 (1) 施加压力。 将滑阀 (14) 的一端放在阀座 (1) 的槽形开口中。 拆下阀座 (1) 。
将弹簧 (7) 从滑阀 (14) 上拆下。
将垫圈 (9) 、 (10) 和 (13) 从滑阀 (14) 上拆下。
图 19 拆下弹簧 (21) 。 重复步骤 8 到 22 以便拆下其余三个滑阀组件。
图 20 将阀座 (29) 、滚珠 (28) 和螺塞 (34) 从阀体组件 (33) 上拆下。 CAT 卡特311D LRR 挖掘机 机器系统拆解和组装手册(中文电子版)
-
