chenwei带你走近三一DTU90SC摊铺机

书接上回，继续路面设备。本人冒着被当成间谍的危险继续深入修路工地探索路面设备，供兄弟们欣赏，希望大家积极回贴。（拍照时被人盘问“干啥的？”，赶快把手机藏起来，怕照片被删了，照片来之不易啊！）
     摊铺机相对前面的铣刨机和冷再生大家要稍微熟悉些，但非专业人员想必也没有做过深入了解，有些人可能还认为摊铺机只是用来铺沥青路面的，其实不然，现在的有很多水稳层也是摊铺机摊的，当然水稳也还有用挖掘机或平地机摊平的，但摊铺机铺的压实度和平整度要好些，施工要求高的都用摊铺机摊水稳。

    这次施工的是三一DTU90SC摊铺机，上柴D6114ZG1B发动机，140KW,整机重量25吨，摊铺宽度范围3米--9米，摊铺厚度0--30厘米，这次修的路单幅9米，刚好够用。

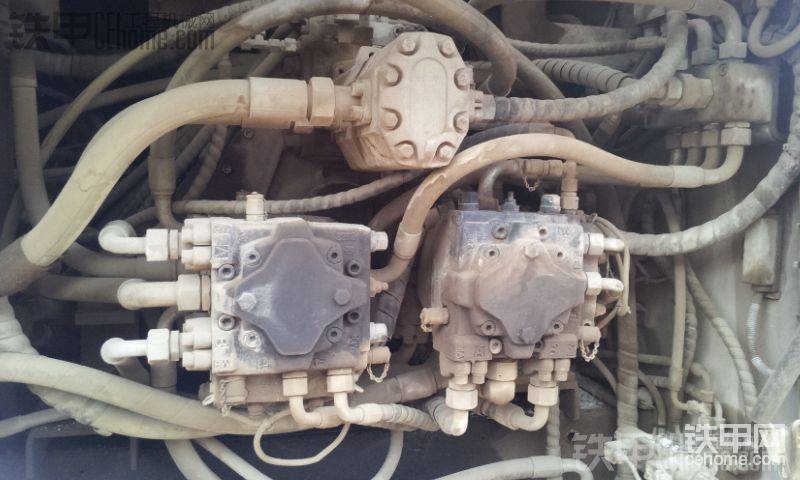

由发动机带领三台液压泵为整机提供动力，

马达是丹麦产的萨澳(SAUER DANFOSS)，

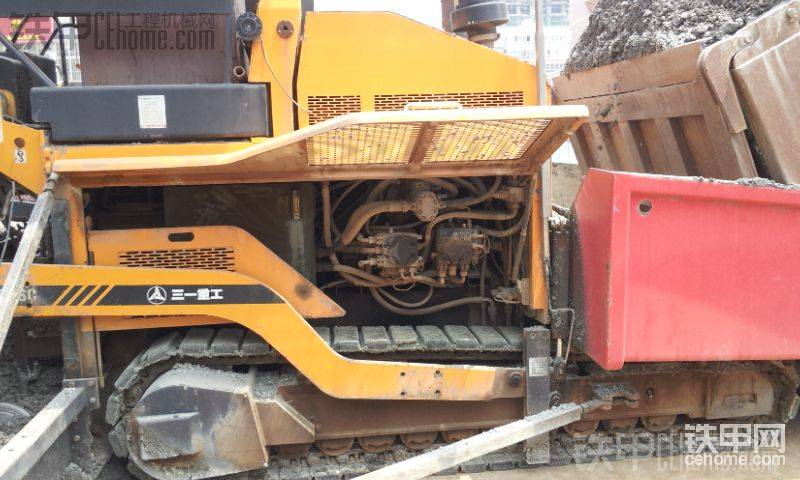

自卸车将水稳拌合料（或沥青）运来后对着摊铺机的料斗缓慢卸料，料斗底部的输送带将拌合料往里送到螺旋叶片处，天气热的原因工作时侧盖打开露出了三员大将。

从料斗处看到的螺旋叶片。

再由螺旋叶片把料往两边推送，最后经过熨板摊铺成型（熨板是振动的），

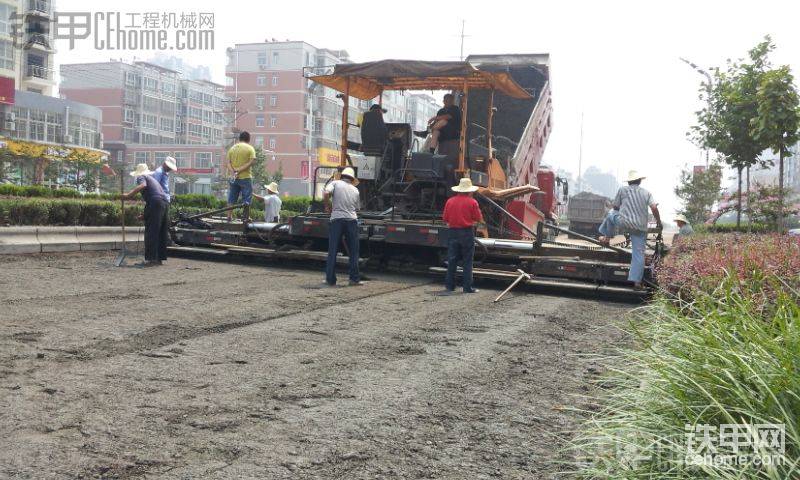

摊铺机工作时由三个人操作，上面的全面负责，根据自卸车和料斗里料的多少控制行走，自卸车走后折叠料斗，当然其它的上面也可以控制，但由于距离远视线不好，所以后面两端还要有两个人专门负责操作（后面详图）。

摊铺成型后先用胶轮压路机压（这里不多说了，下次专门说压路机）

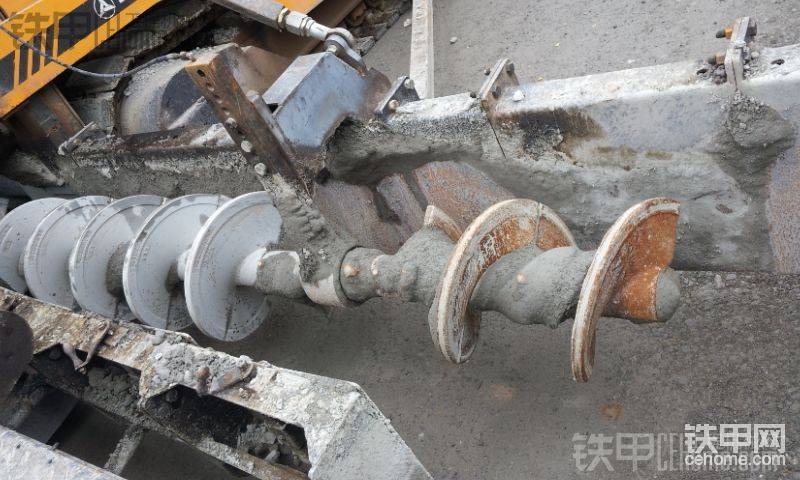

休息时螺旋叶片来个特写

两边的螺旋叶片分别由两个马达驱动，可以单独控制，摊铺机工作时，熨板两端站的人就是根据料的多少操作螺旋叶片的，并且适当调节熨板宽度。

走近一点看螺旋叶片和它的驱动马达，

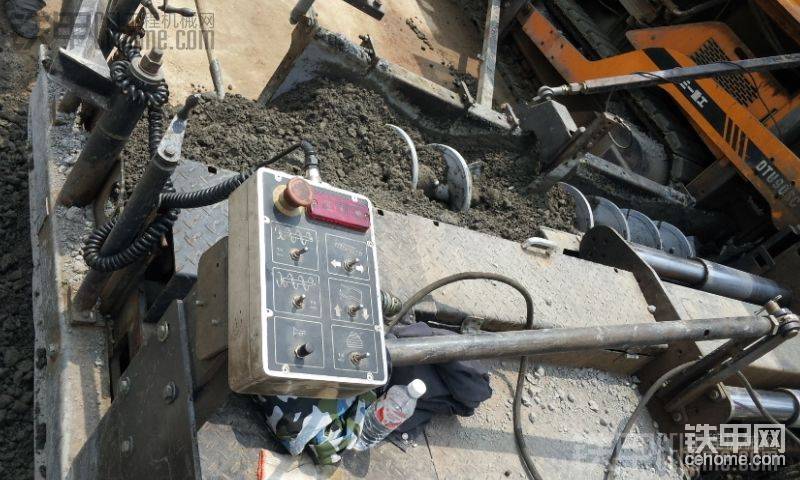

这就是熨板两端的控制器，一边一个，可以控制螺旋叶片旋转和摊铺的宽度，一方面根据料的多少控制螺旋叶片，另一方面摊铺过程中摊铺机离路边的距离会有小范围变化，也靠这个控制器调整。这两个控制器是活动的，工作时拿出来固定在两端，下班时收起来锁在驾驶室里。

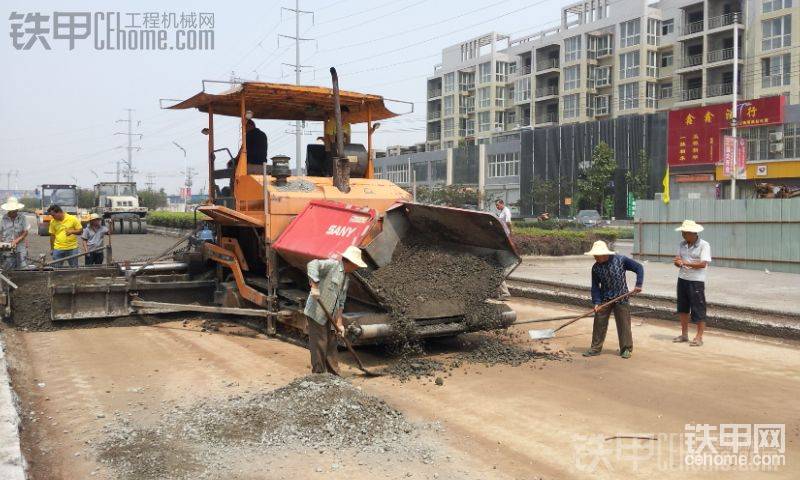

每车料卸完后料斗往中间折叠一下，将料斗两边的料弄到中间的输送带上。工人帮忙把地上撒的收起来，主要是把履带行走轨迹上的清净，保证摊铺机平稳行走，从而保证摊铺效果平整。

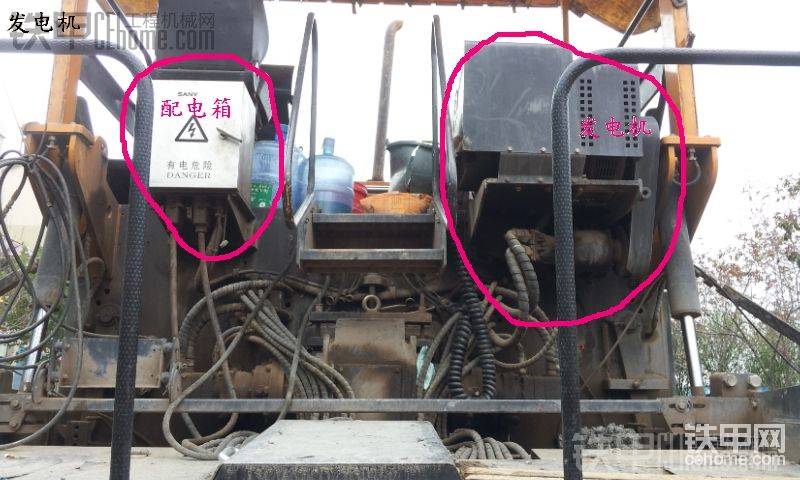

铺沥青路面时为了防止沥青油料粘在熨平板上，要电加热熨平板，所以有一个专门的马达带个发电机为其供电。

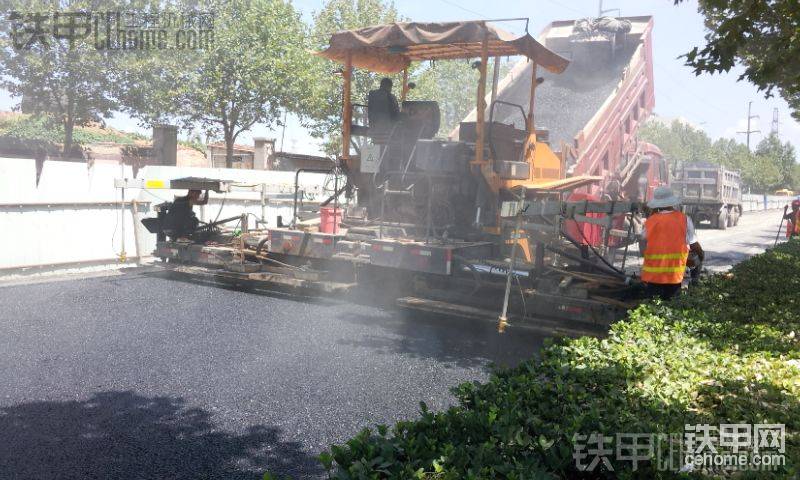

刚铺出来的沥青“滋滋”作响，烟气弥漫，沥青应该还在沸点温度，站在边上像站在一个大火盆跟前。

    关于摊铺机我就谈到这儿吧，欢迎专业人士指正补充。
                             铁甲  chenwei       2014.8.9
