【油压测量教学】主泵工作装置、回转和行走油 路内的油压测量教学

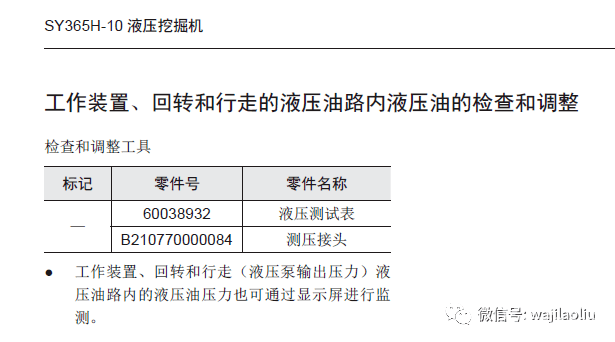

测量 1. 测量预备工作    注：  把工作装置降至地面并关闭发动机，发动机停止后，操作操纵杆数次以释放管路中的残余压力，然后拧开呼吸阀上的蝶形螺母，按下释放按钮，释放液压油箱内的压力。

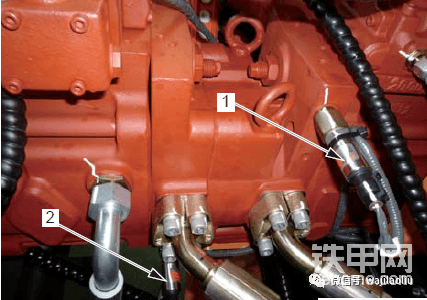

1） 拆下液压油压力的测量塞（1）和（2）。 ● 塞（1）：用于前液压泵的油路。 ● 塞（2）：用于后液压泵的油路。 2） 安装主油路测压接头并将其连接到液压测试表上。 ● 使用 40 MPa {408 kgf/cm2} 容量的油压计。 3） 启动发动机并保持运转直到液压油压力上升到工作范围内。 2. 卸载压力的测量 1） 启动发动机。 2） 当发动机高怠速运转且所有操纵杆都移到中位时测量液压油压力。 ● 显示当卸荷阀卸载时的液压油压力。 3. 工作装置溢流压力的测量 1） 启动发动机并将被测量油缸移到行程末端。 2） 当发动机高怠速运转且油缸处于溢流状态时测量液压油压力。 ● 显示主溢流阀处于溢流状态时的液压油压力。 4. 回转溢流压力的测量 1） 启动发动机，将工作装置尽量前伸，并用铲斗支地，以限制回转。 2） 当发动机高怠速运转且回转油路溢流时测量液压油压力。 ● 当回转马达安全阀溢流时显示液压油压力。 ● 回转马达溢流压力低于主溢流压力。 5. 行走油路溢流压力的测量

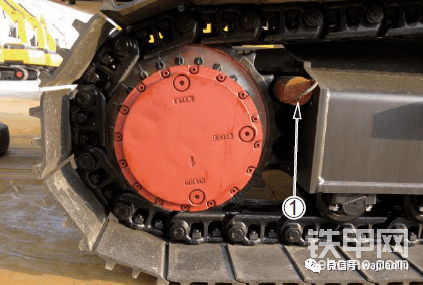

1） 启动发动机并锁住行走。 把销①放在链轮和履带支架间确保锁定行走。 2） 当发动机高怠速运转且行走油路溢流时测量液压油压力。 ● 主溢流阀在溢流状态时显示液压油压力， 在行走油路溢流时，压力始终为高压溢 流。
