掘进机一运卡链的原因与改造

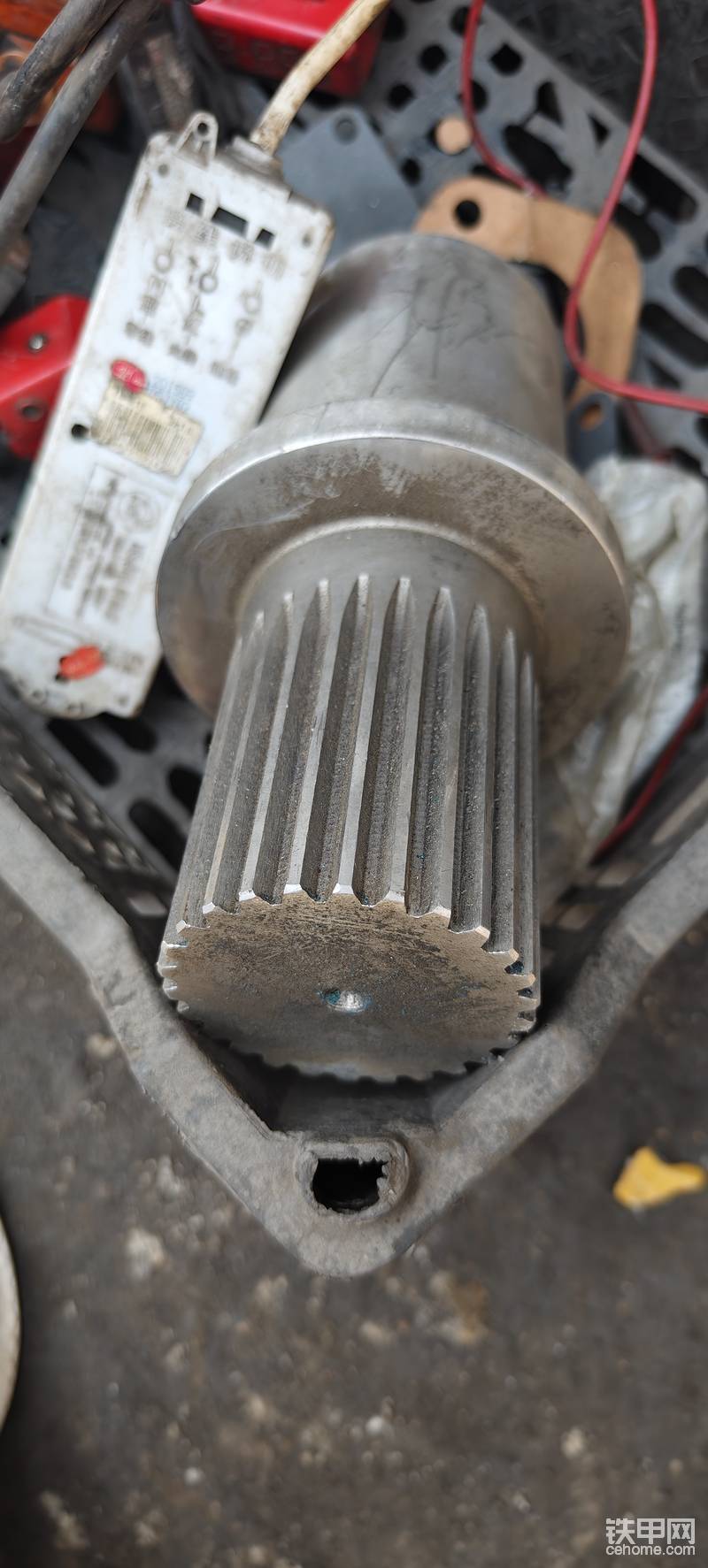

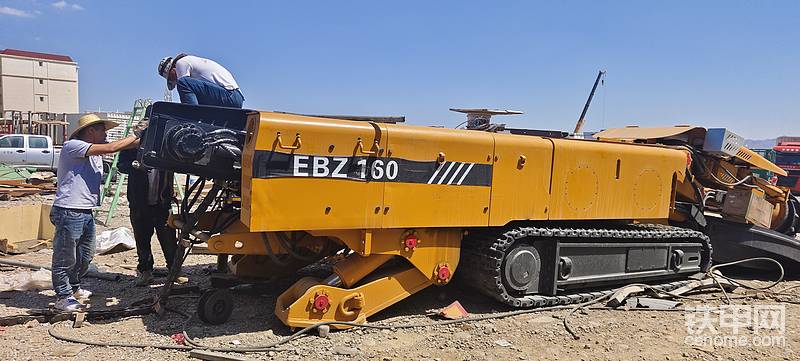

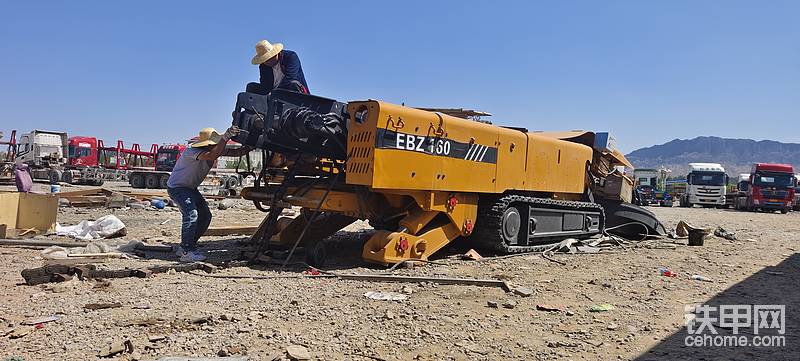

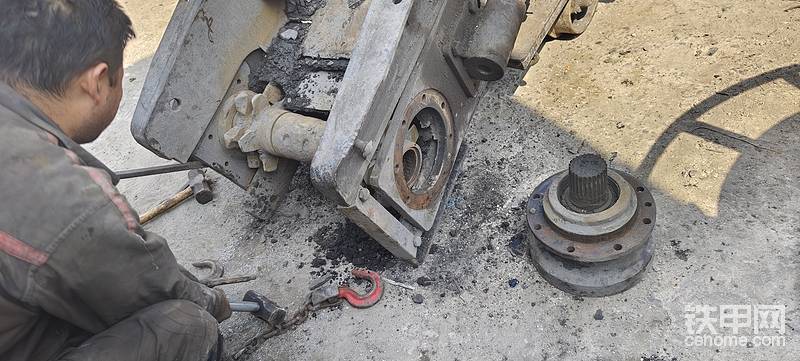

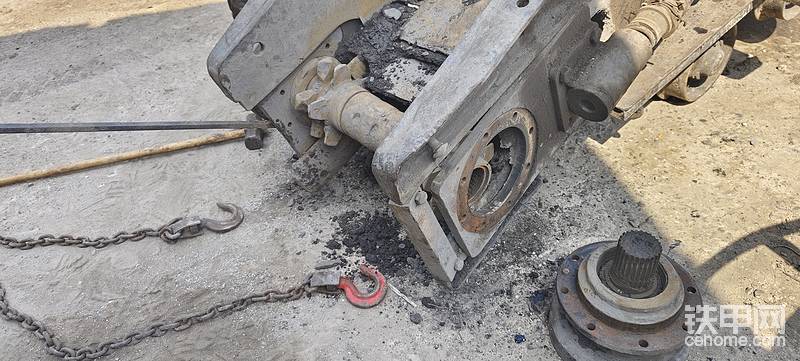

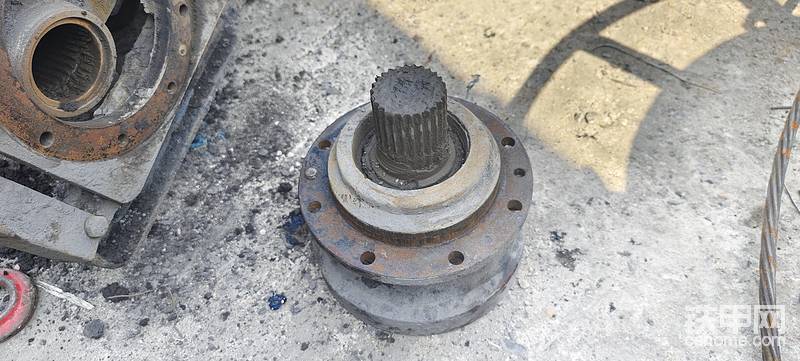

掘进机（掘锚机）是用于隧道矿井非爆破开挖掘进的机器，它主要由截割部、铲板部、行走机构、本部体、泵站液压系统、操纵台和第一输送机构等组成。其中输送机构是一个重要传动部件，它一般由输送铲板、运输槽体、主动轮组件、从动轮组件、传动链条和刮板组成，具有运输承载能力大，使用效率高，摩擦磨损及阻力最大的特性，其主动轮组、从动轮组、槽体底板与刮板链组的形状、结构、性能、结合的好坏直接影响着效率和故障率以及使用寿命和维护便捷性以及运行成本；具体说现有掘进机在使用中还存在有下述问题：一是由于现有掘进机采用圆环链形状与链窝形状的链轮进行传动，圆环链与链轮链窝次受力面接触而引起的链条波动，从而掩盖圆环链节距对链条波动的磨损变形影响，以及链条涨紧度影响，圆环链与链轮啮合不顺畅，入窝啮合跳串动大，频繁滑塌偏滑齿以及脱链，驱动力受影响，啮合过程因重载、磨损、斜链、强拉卡链容易造成链环在链轮窝这变形，造成更容易跳链跑偏，当运输角度较大时，出现“拉塌”现象，运料故障率高效率低因而不耐用；双链刮板的圆环链左右松紧度、磨损变形、节距拉长等变化一不符合就容易跳链塌链；增大马达负载，造成液压油温升高，降低掘进机装载运输效率；二是现有掘进机采用低平刮板，低平刮板与一运槽体底板接触摩擦面大不耐用，输送阻力大易变现，档料低吃料少，特别是大一点物料以及斜坡倾角输送效率更低，与圆环链结合复杂且不牢固，特别是双链单刮板容易运行中斜链和斜拉等故障；三是现有掘进机的主动轮组件和从动轮组件属于运动易损件，其结构非常复杂笨重，造价成本高，拆装也非常繁琐，更换时必须整个传动部都得拆开，更换时间要一个班非常费事费力；主要链轮窝形状与圆环链条结合复杂、运行原理也复杂隐患多。

实用新型内容
针对上述现有技术中掘进机（掘锚机）、刮板输送机的输送机构所存在的问题，提供了一种不仅输送驱动结合更顺畅，输送阻力更小，输送效率更高，输送故障率更低，而且结构更为简单，制造、链轮损坏、拆装维护也很方便的掘进机等设备的输送机构。

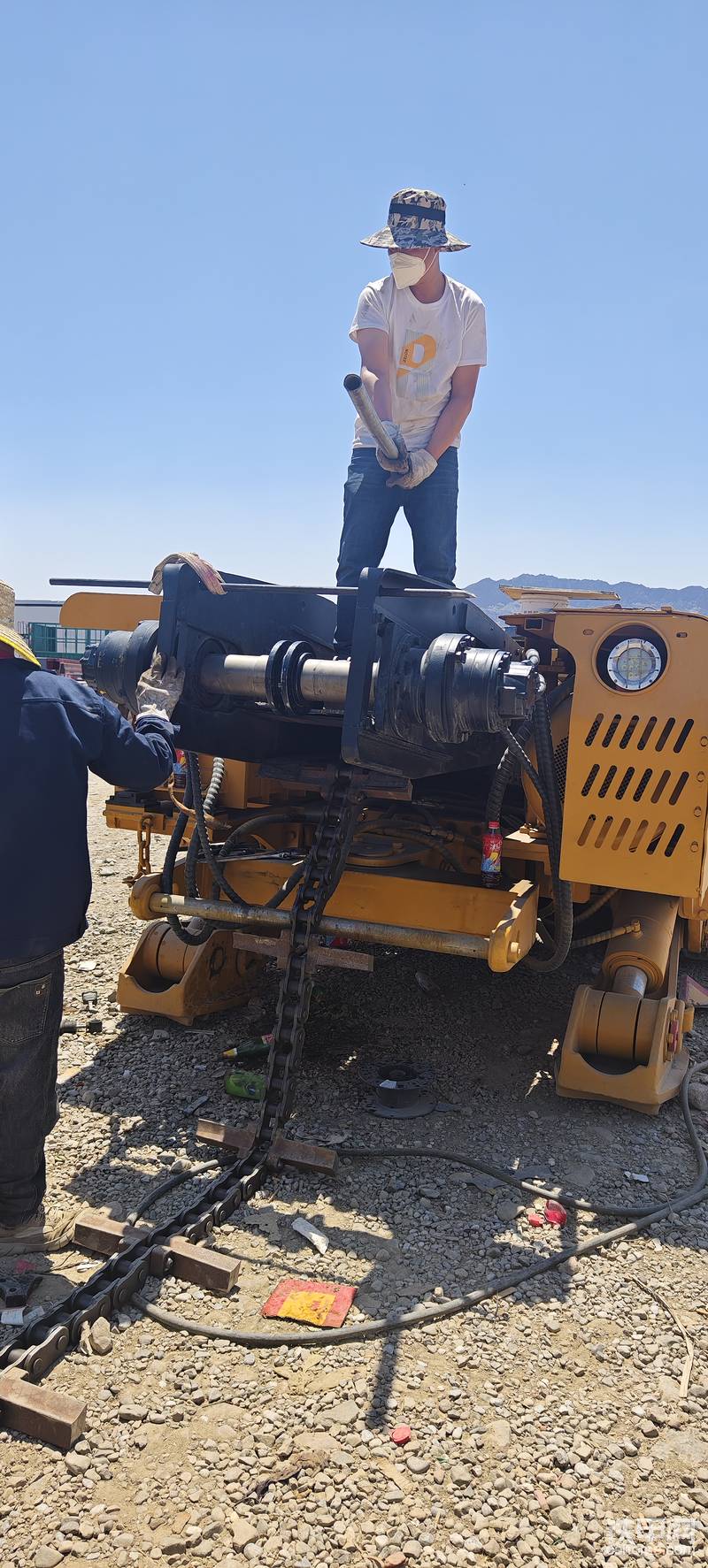

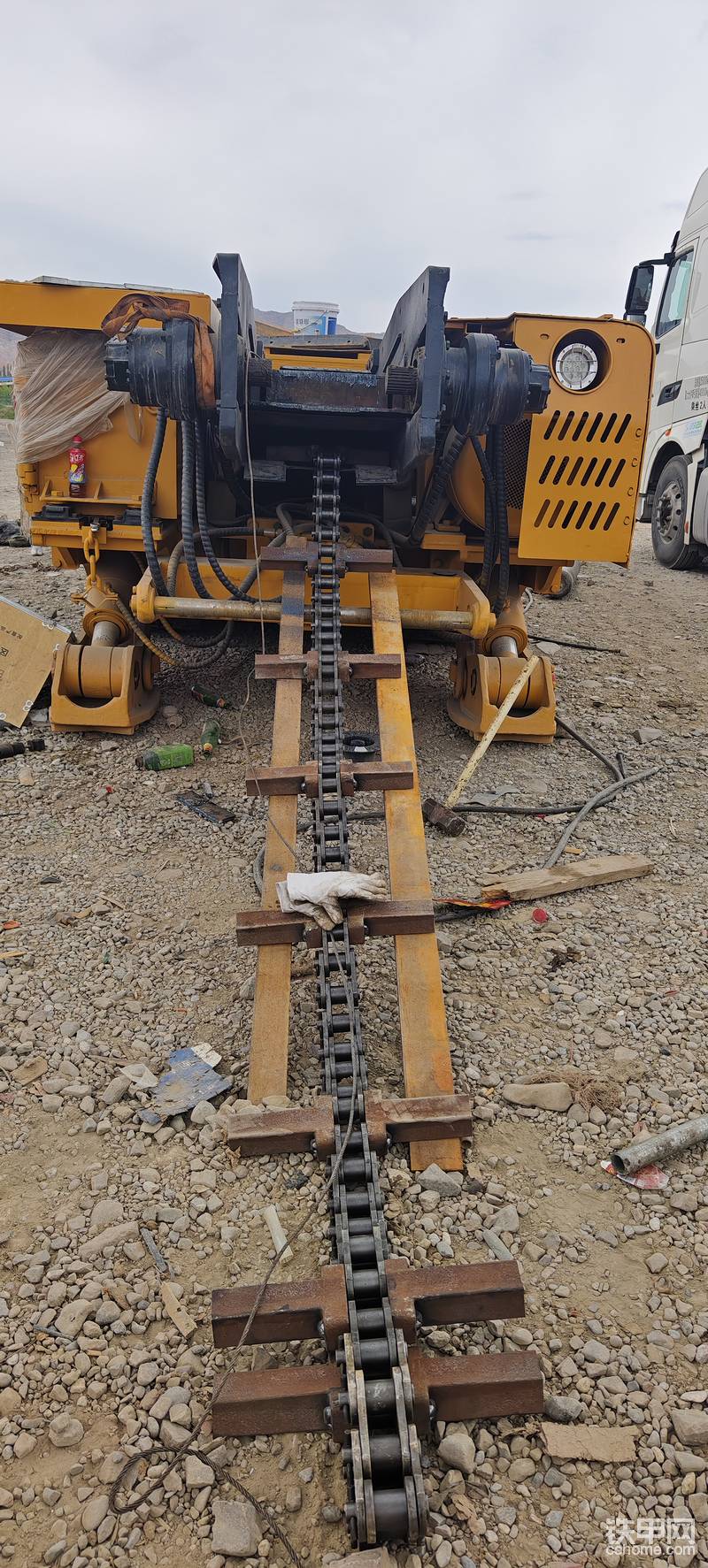

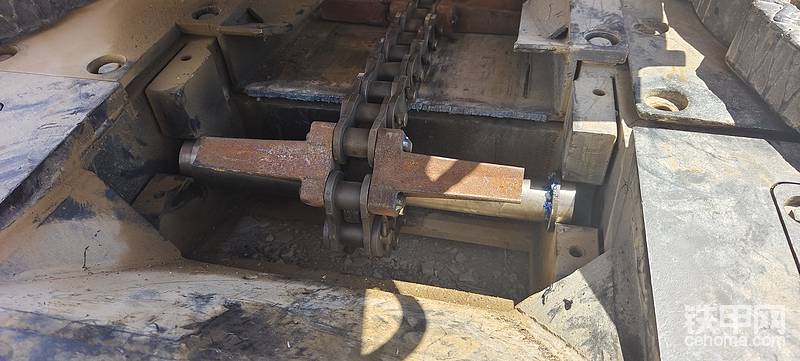

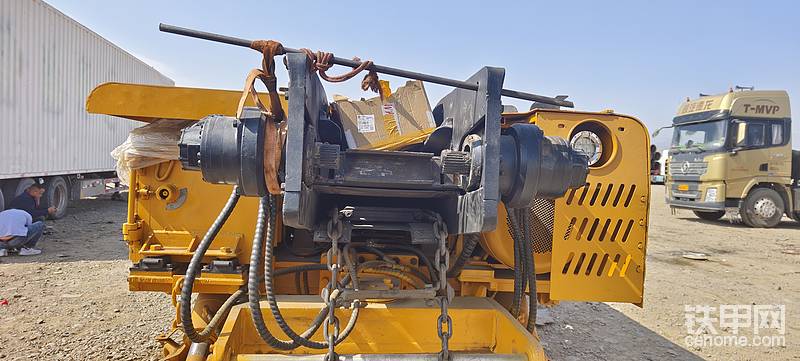

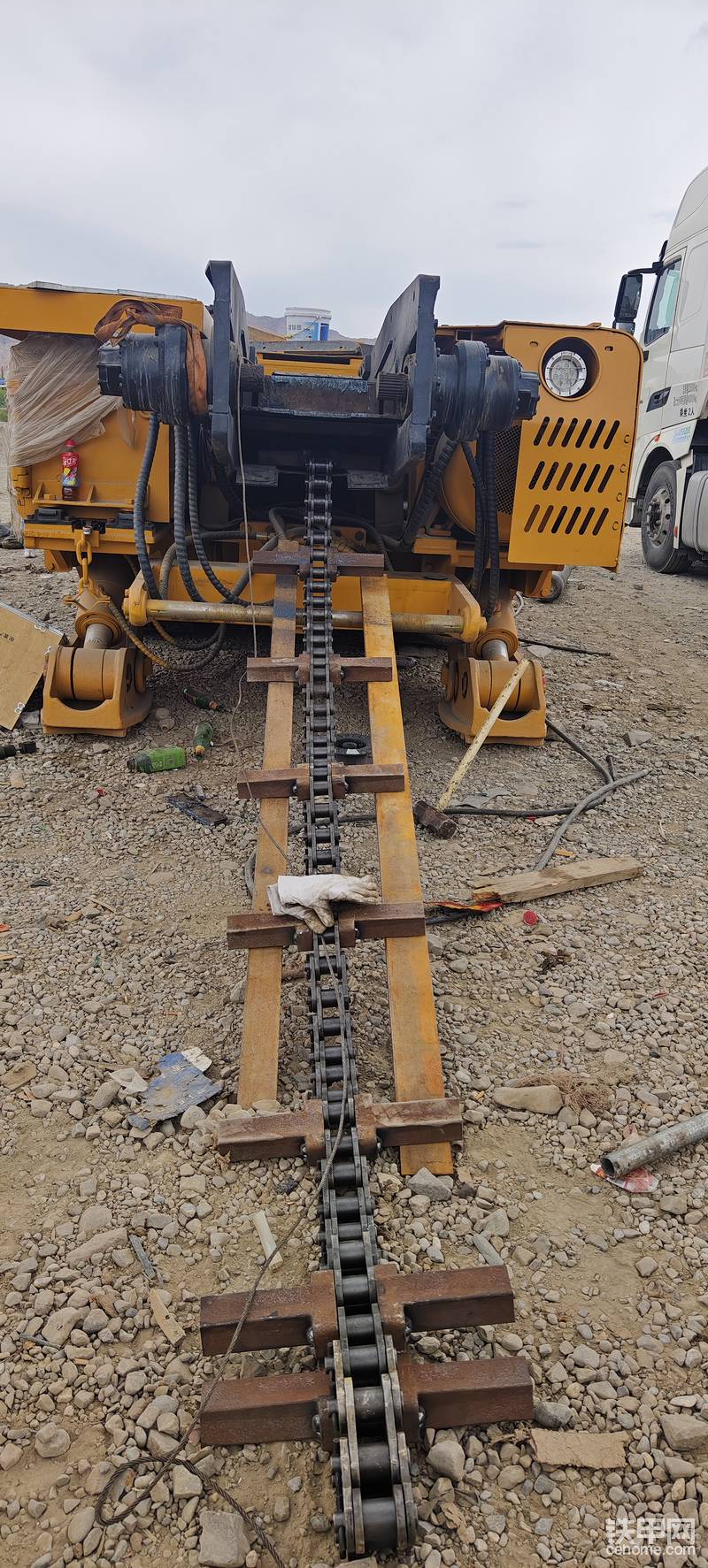

本实用新型一是将板式链条代替掘进机（掘锚机）、刮板输送机上的圆环式链条，板式链条具有高抗拉强度，高抗冲击韧性、耐磨损、抗腐蚀的优异性能，比普通圆环链条的抗拉强度高15%到30%，并具有良好的抗冲击能力和抗疲劳性；两链板形状运行更平稳不易跳链和翻转链，能更好的与各种形状刮板结合；双曲线弧活动链筒滚动来减小和链轮之间的摩擦力，不易滑塌偏滑齿和脱链；板式链条转动更滑顺灵活，更滑顺的与驱动链轮和从动轮链轮啮合，快速咬合更顺畅，降低动力传导过程中的能量损失而获得较高的传动效率，这样链传动能获得更明显的优越性；二是将现有掘进机的低平刮板设计成呈菱形和弧形的刮板，使刮板下端与运输槽体底板接触面积变小，把原来的面接触改成菱角面接触，降低传动摩擦和阻力；改变了档料形状更利于上料效率，特别是大一型号的运输槽体可使用弧形刮板双链单刮板链组，输料效率翻倍；三是将主动轮组件与从动轮组件设计成结构总成结构更简单，形状更符合板式链条传动结合原理，来达到高效、耐用、少故障的改造；更好的结合掘进机等原来输送机构部件而少改动的融合，维修拆装更换更简单快捷。

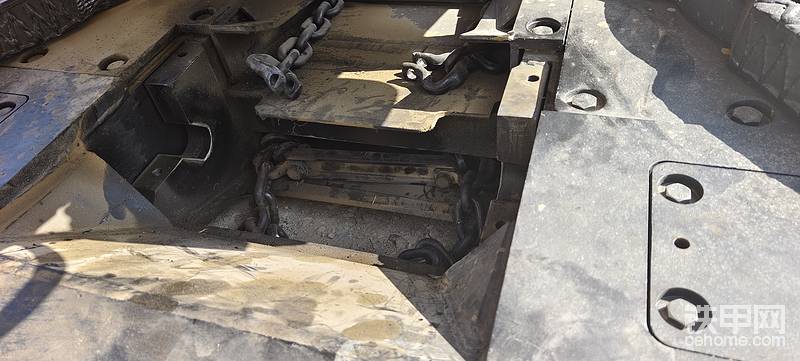

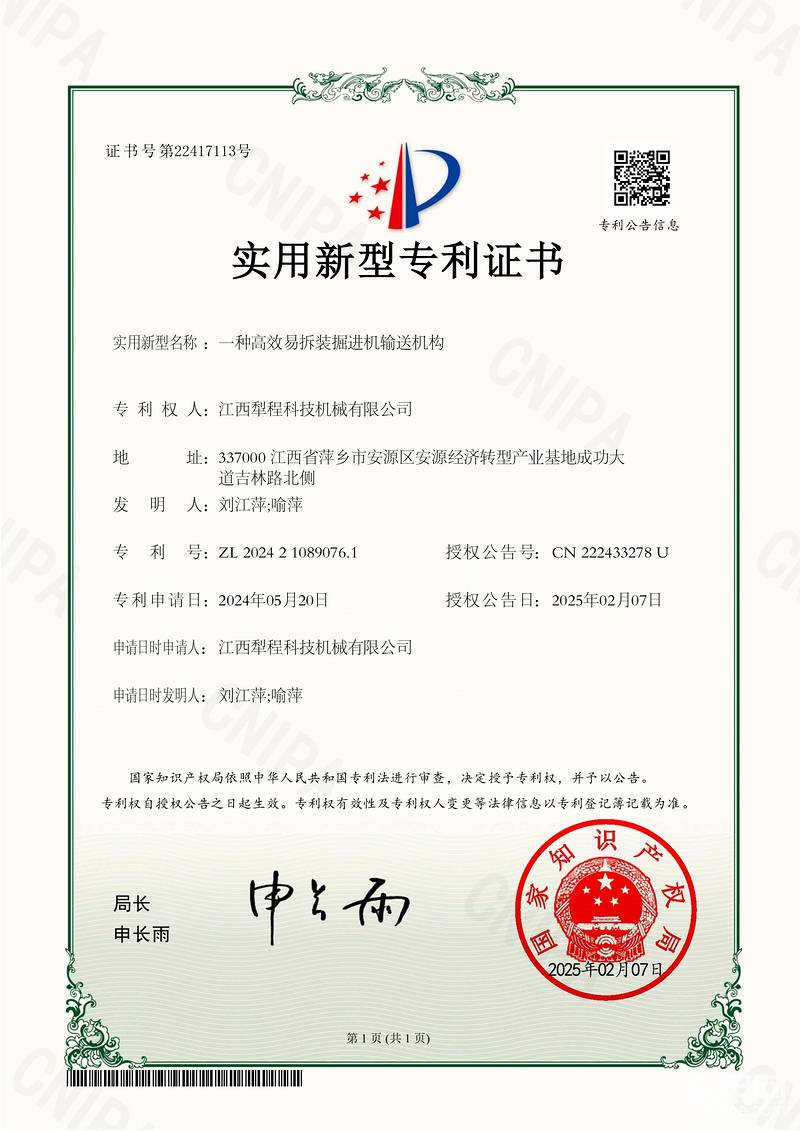

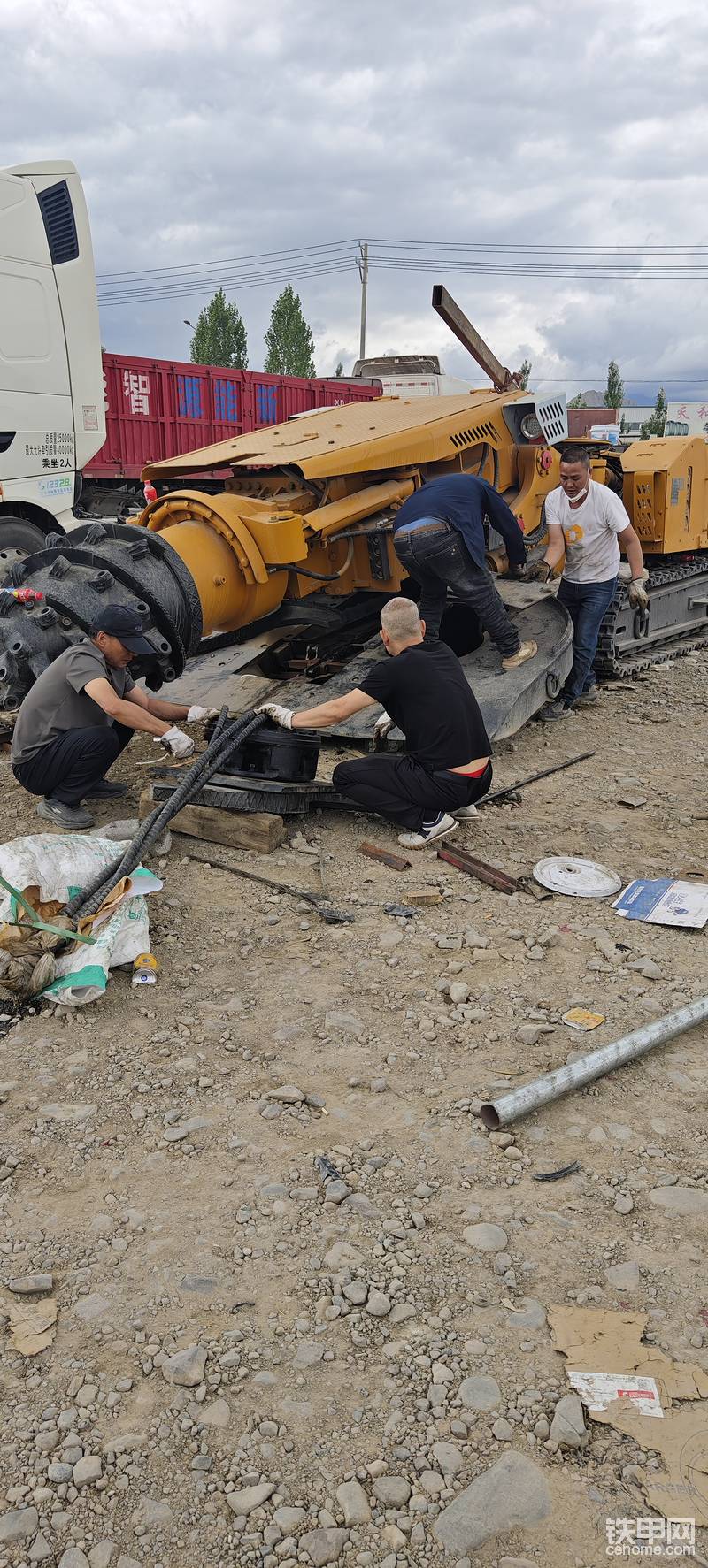

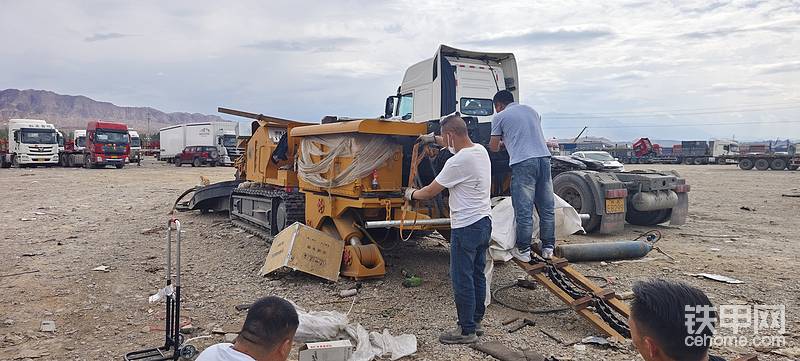

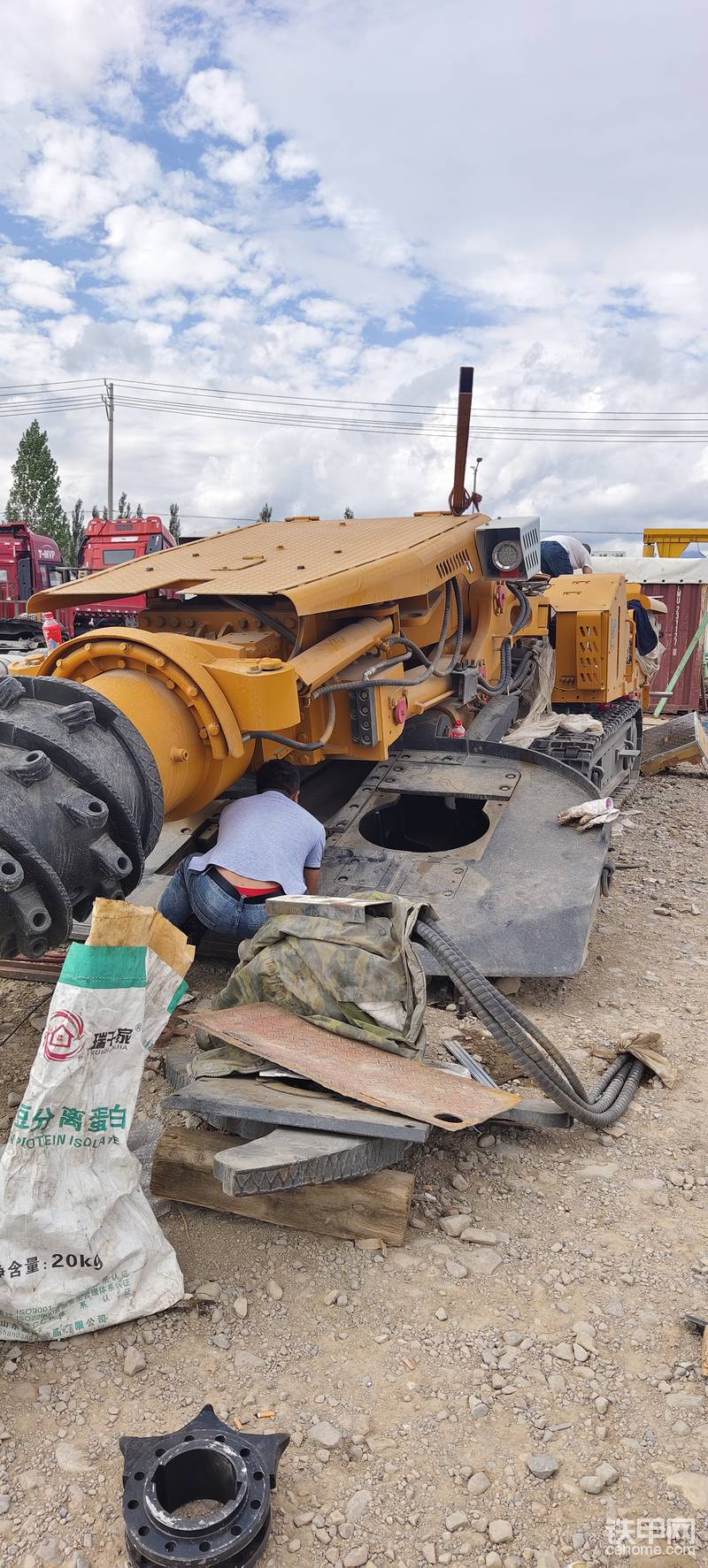

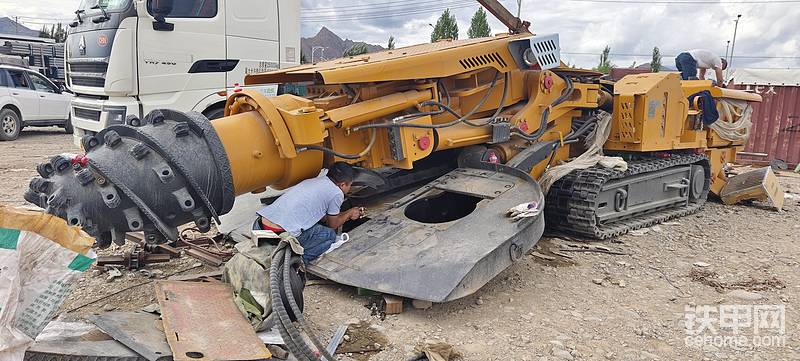

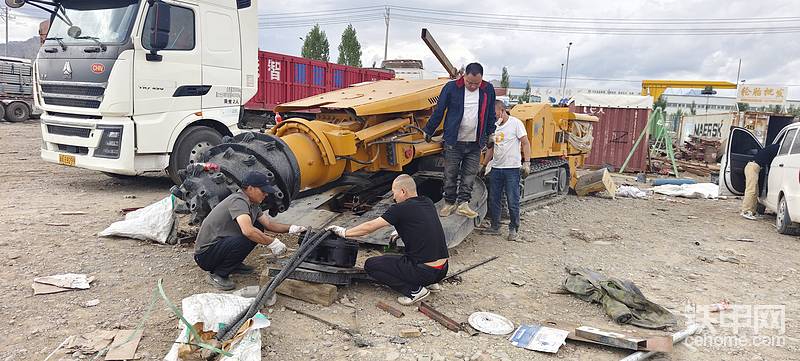

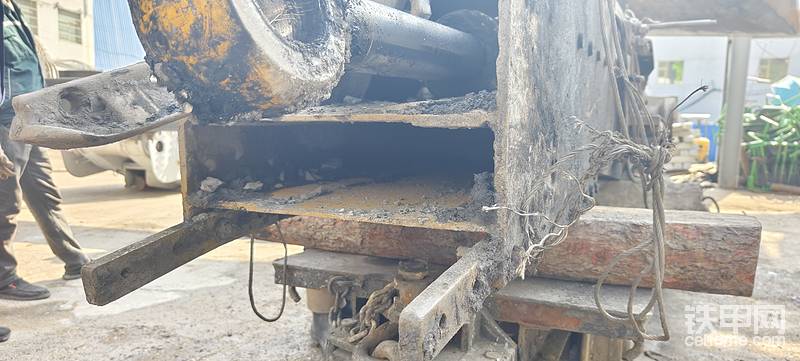

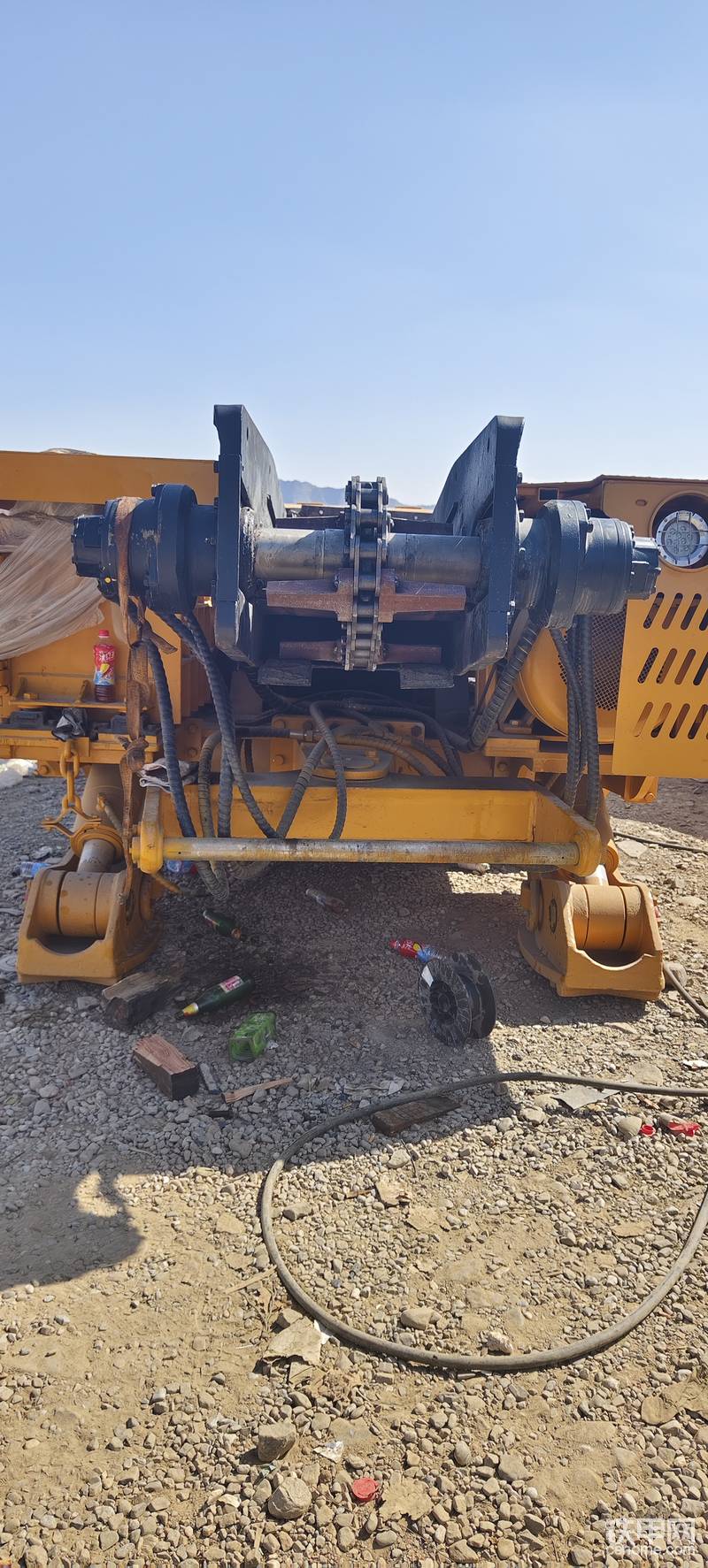

掘进机一运圆环链容易卡链，特别是黏性渣和大硬的岩石卡链很厉害。犁程科技开发改造一种耐用板式单链机构易拆解易维护！一种高效易拆装掘进机输送机构关键是解决了频繁的卡链问题！
