挖掘机破碎锤核心部件加工工艺

挖掘机破碎锤核心加工工艺：活塞杆采用42CrMo合金钢经920℃真空淬火与-196℃深冷处理实现HRC58高硬韧性；外壳应用高硼钢B4水油双介质淬火+离子渗氮获HV1100耐磨层；五轴铣削曲面精度±0.02毫米，深孔枪钻珩磨直线度≤0.03毫米/米；PCBN刀具镜面车削密封面（Ra≤0.4微米）；集成数字孪生预补偿与自适应抑振控制；超音速喷涂WC-12Co涂层结合PVD纳米镀层；液压同步装配预紧力误差±1.5%。实现寿命＞8000小时，能效损失≤百分之五，成本降22%。

一、材料科学设计
1.关键部件选材
活塞杆：42CrMo合金钢（调质后硬度HRC48-52，抗拉强度≥1100MPa）
外壳/缸体：高硼钢B4（基体硬度HRC45，共晶碳化物耐磨层HV1100-1200）
钎杆：钨钒合金钢（55CrMnSiV，冲击韧性AKv≥80J）

2.材料预处理
真空脱气冶炼（氧含量≤15ppm）
多向模锻（流线方向与主应力轴夹角≤10°）

二、精密制造工艺链
1. 高精度机加工技术
·五轴联动铣削
曲面加工精度：±0.02mm
摆线铣削策略：效率提升40%（对比传统环切）

·深孔加工
枪钻+珩磨复合工艺（直径Φ60-120mm，深径比＞15）
直线度控制：≤0.03mm/m（激光在线纠偏）

·密封面超精加工
金刚石刀具镜面车削（Ra≤0.4μm）
液静压导轨磨床：平面度≤0.005mm

2. 智能加工系统
·自适应抑振控制：
实时监测振动＞5m/s²时自动降速20%
主轴转速智能避频（50-120Hz共振带）

·数字孪生预补偿：
切削力仿真误差＜8%
热变形补偿量0.03-0.05mm

三、热处理强化体系
1. 梯度热处理

部件
活塞杆
工艺路线：920℃真空淬火→-196℃深冷→420℃回火
性能指标：表面HRC58，芯部AKv≥100J

外壳
工艺路线：水-油双介质淬火→520℃离子渗氮
性能指标：硬化层＞0.3mm，HV≥1100

前导套
工艺路线：等温淬火（280℃盐浴）
性能指标：贝氏体组织，耐磨性↑300%

2. 残余应力控制
预应力回火：残余压应力-300至-500MPa
超声喷丸强化：影响深度0.8-1.2mm

四、表面工程与装配
1. 复合涂层技术
超音速喷涂（HVOF）：WC-12Co涂层（厚度300μm，孔隙率＜0.8%）
物理气相沉积（PVD）：TiAlN/TiSiN纳米叠层（摩擦系数＜0.15）

2. 抗疲劳装配工艺
液压同步拧紧：12轴联动控制（预紧力误差±1.5%）
螺纹滚压强化：表面压应力-600MPa，疲劳寿命↑5倍

五、全流程质量保障
1. 在线检测网络
尺寸公差：激光扫描仪（±0.002mm）
内部缺陷：相控阵超声波（检出Φ0.3mm夹杂）
残余应力：X射线衍射（精度±20MPa）

2. 智能预测维护
刀具RFID管理：寿命预测误差＜5%
数字孪生台架：50万次冲击模拟（寿命预测精度＞90%）

六、工程案例与成效
1. 典型应用场景

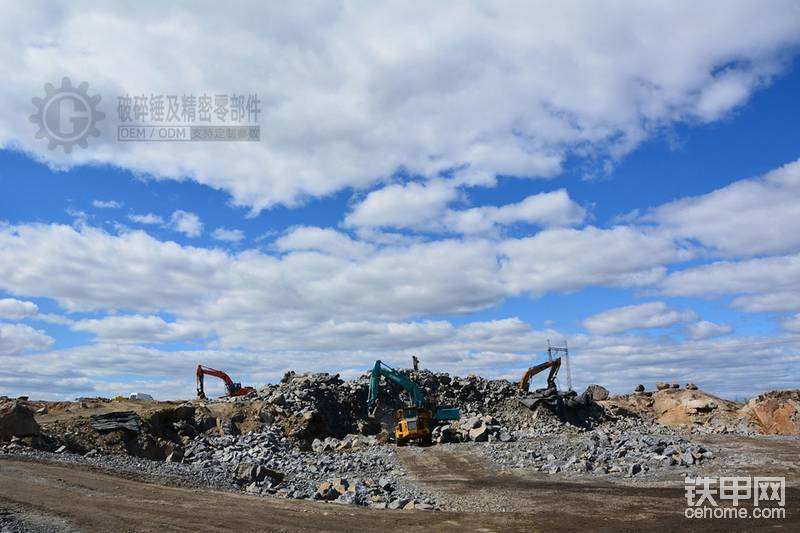

·矿山重型破碎锤（冲击能＞3500J）：
活塞杆采用深冷+渗硫复合工艺，寿命＞12000小时
外壳镶嵌硬质合金格栅（间隔20mm），耐磨性↑200%

·极地工况定制：
基体材料09MnNiDR（-60℃ AKv≥45J）
低温装配间（-30℃恒温）

2. 综合效益
加工效率提升35%（对比传统工艺）
部件寿命＞8000小时（ISO 9001认证）
冲击能效损失≤5%（10万次测试）
制造成本降低22%（刀具损耗减少40%）
