【铁甲日记第20天】炼《电》の火电厂循环水系统
相信甲友们都看到过电厂细腰型的“大烟囱”，其实他叫双曲线型冷却塔。 要说冷却塔的作用，我们需要先讲一下火力发电厂的工艺流程。 燃料送到电厂后，经过筛选输送到锅炉燃烧，锅炉被加热后，锅炉内的水变成了高温水蒸气。水蒸气通过管道被输送到汽轮机，推动汽轮机旋转作功，发电机与汽轮机通过联轴器相连，从而带动发电机发电。而经过汽轮机作过功的水蒸气则被送入到凝汽器，被冷却水冷却凝结成水。一部分则被加压输送到附近小区进行供热。热电厂需要大量的冷却水来给机组降温。而冷却塔就是为此提供冷却水的。
冷却塔
简单说，冷却塔能产生冷却水，冷却水的作用是：把发电机组产生的废蒸汽，再次冷却成除盐水。 有些电厂采用强制通风的空气冷却凝汽器（空冷岛）就不需要再采用该建筑了。 而我们今天要说的循环冷却水，起作用也是一样的。

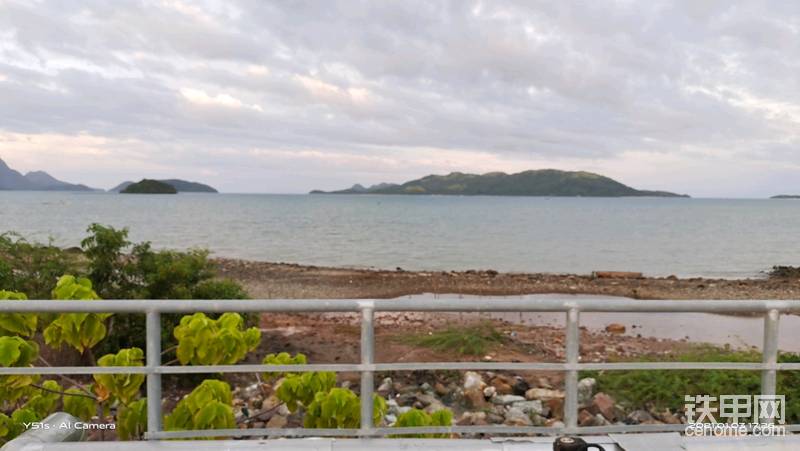

取之不尽的海水

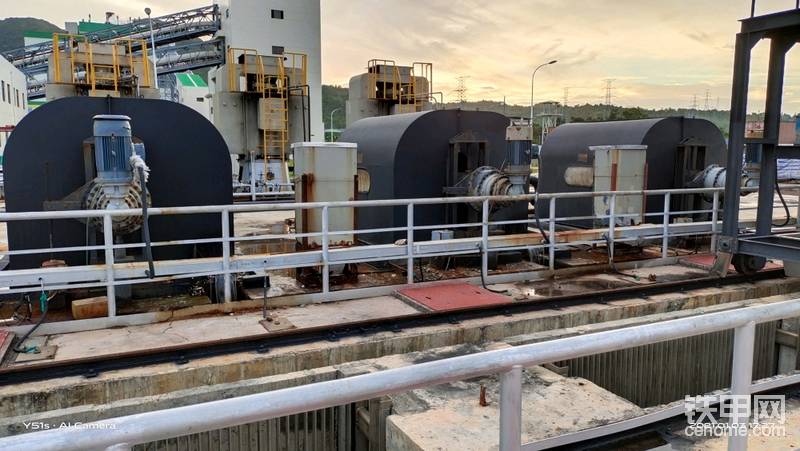

除污机

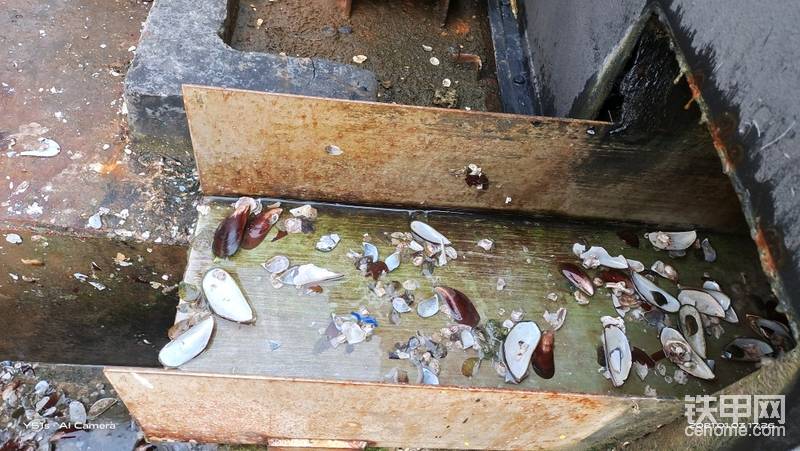

循环水进入水泵之前需要过滤

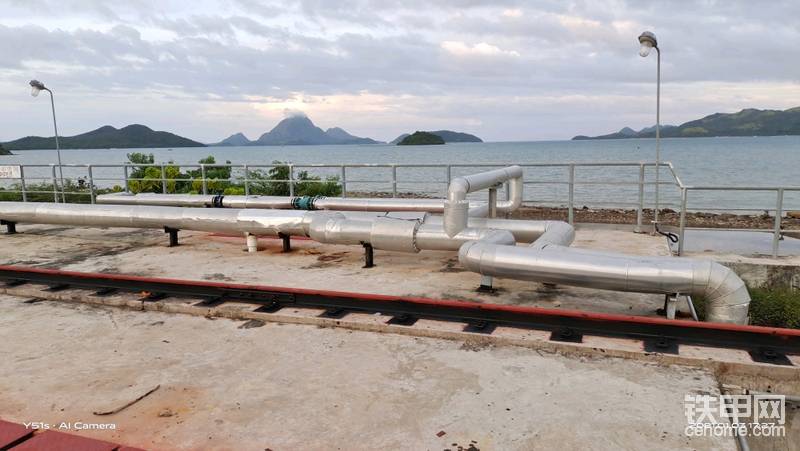

加药管道

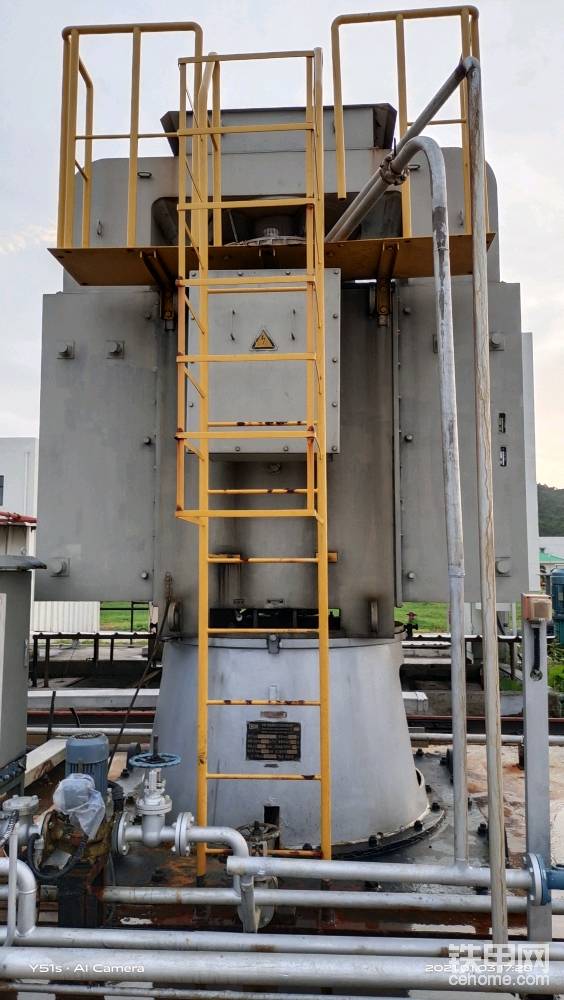

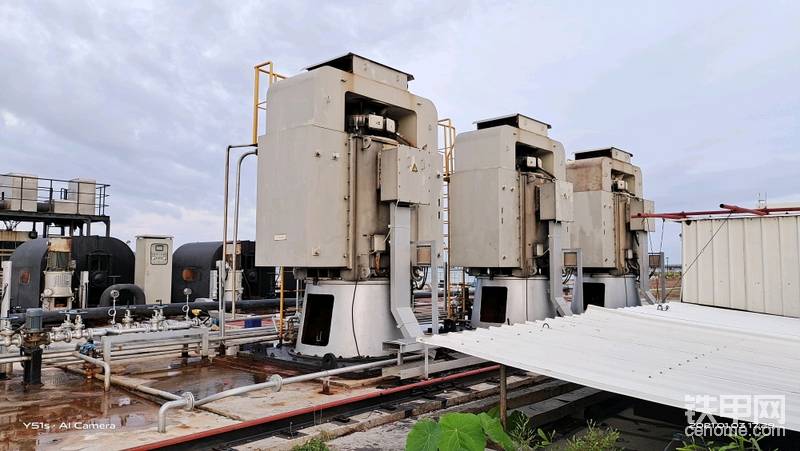

循环水泵电机功率782千瓦
循环水泵流量13320m³/H
两用一备
海水经过加入少量的次氯酸钠杀菌消毒后，由循环水泵加压输送到发电机组，他的工作过程也很复杂，简单说就是：管子里面是废蒸汽，管子外面是循环水，通过这样的冷却方式把蒸汽变成水。该设备叫凝汽器。
被吊车砸到的岗亭

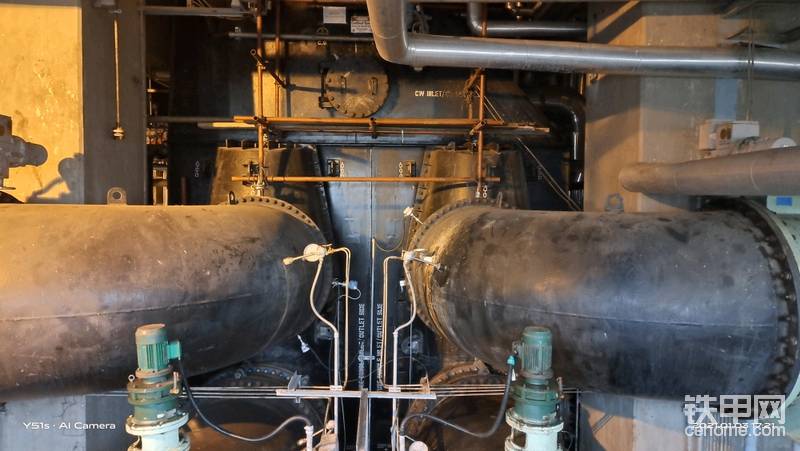

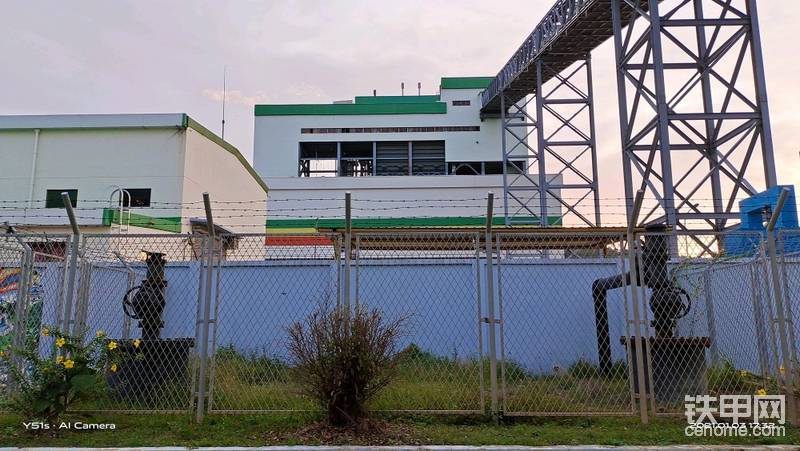

进入凝汽器

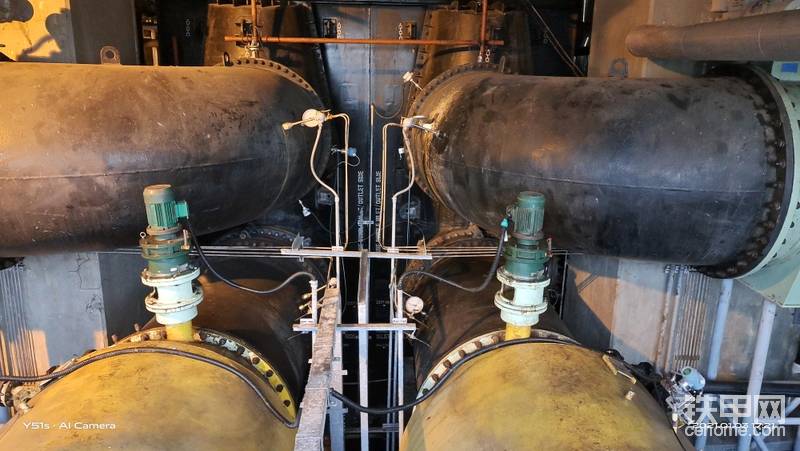

循环水下进上出
地下循环水管道
网络视频

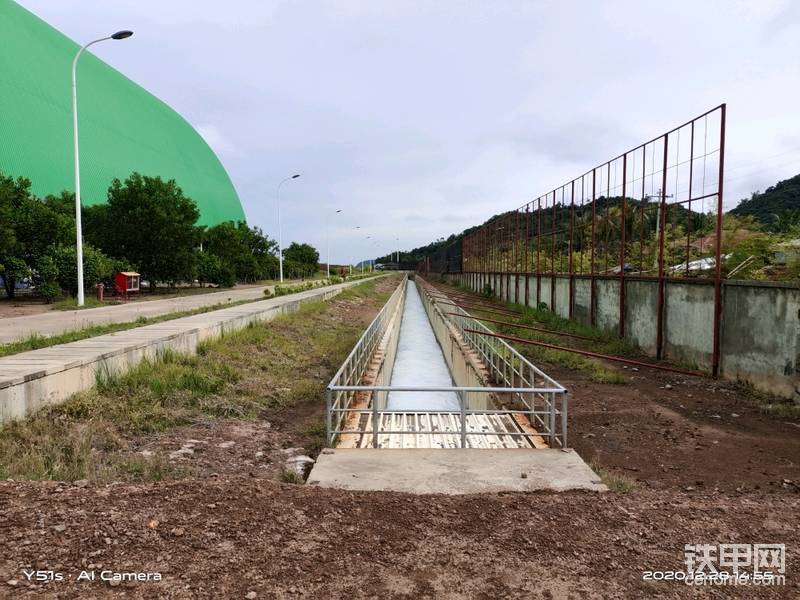

经过做功的海水，仍然需要排入大海。 本贴所有图片数据均为菲律宾PCPC135MW电站。
源远流长的循环水🤣
循环水管道直径大于2米
-
山推成就未来
2021-01-13
开式水泵里面是海水，闭式水泵里面是除盐水，两个水泵都是冷却作用，开式水冷却闭式水。所有辅机的冷却水都是由闭式水冷却。
回复（0）
-
增光888
2021-01-12
[表情][表情][表情][表情]
回复（0）
-
机情燃烧的岁月
2021-01-09
以前干过的厂子就是用电厂的高温高压蒸汽吹扫管线的
回复（0）
-
贚彇殧闐
2021-01-05
大工程 赚钱了
回复（0）
-
钢铁 巨人
2021-01-04
我也来看看，[表情][表情][表情][表情][表情]
回复（0）
-
一辈子…巅峰
2021-01-03
长见识了
回复（0）
-
铁甲 小丁
2021-01-03
涨知识了，我也要学习一下
回复（1）
-
坟场里过夜
2021-01-03
取海水冷却废蒸汽呗 原理简单 你说的好复杂
回复（1）
-
山推成就未来
2021-01-03
牛逼还不都是这样吹的啊
回复
-
-
斯本萨
2021-01-03
开眼界了！讲的通俗易懂！
回复（0）
已展示全部评论
哦，丁总以后再看到，没有冷却塔的火电厂，就会明白这座电厂一定是用了空冷岛冷却，或者是海水冷却！
