    破碎锤、炮头、捣机,这些各不相同的名字都代表一个物件,那就是挖机手们的得力工具液压破碎锤,说是得力工具,这个机手机主一定有体会,在没有破碎锤的年代里,石料开采挖掘和混凝土破碎都得靠爆破和风镐,工期长不说,在工作现场运用也不灵活方便,自从有了破碎锤,挖掘机手的单机工作能力大大提高,挖掘机装个破碎锤,机主们数票子也数到眉开眼笑。楼主近些年涉足破碎锤行业,如今这个行业充分发展,运用越来越日常化,在此楼主就班门弄斧,以文会友,跟大家八一八破碎锤的那些事儿。

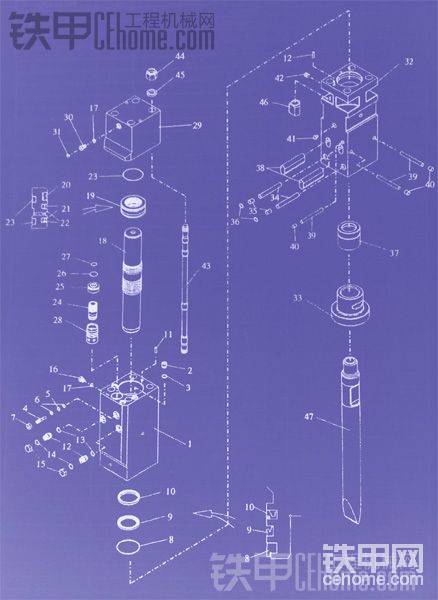

    既然八一八破碎锤,楼主也把这文章分个段,弄个章节,免得写得杂乱,大家看了要骂。楼主打算从破碎锤的技术及工作原理、破碎锤使用维护、破碎锤市场状况和选购三个方面来写,一个方面一张,今天第一张,就说说破碎锤技术及工作原理,先给大家贴张图,这是一个破碎锤的装配拆解图,有人说了,咋不像自家挖机上挂的那个锤子呢,当然不像啦,这个是把外面的侧板除掉,只保留破碎锤锤体的拆解图,而且拆解了,散了嘛,都是零件了。当然,关于侧板还是要说的,它是破碎锤的支撑件,没有它,怎么把个光秃秃的锤体挂到挖掘机上呢,但是破碎锤的锤打功能还是由锤体完成的,所以我们就把重点放在锤体上了。
    这个锤体图,有破碎锤使用经验的机手机主们应该对其中一些零件很熟悉,比如47,就是钎杆嘛,有的地方把破碎锤叫炮头、枪头,其实就是看着这个钎杆够挺够壮,因此形象地起这么个名字。但炮头也好枪头也好,其实只说到了破碎锤的表象,它的本质可既不是枪也不是炮,道理很明白,枪炮都能射点东西出来,这个钎杆,只能在锤体里得瑟得瑟,神马也射不出来。
    从47开始向上向左看过去,33是前套、38是扁销、32是钎杆座,这一套大家都熟悉,破碎锤中消耗最大的零件就是这个47、33和38了,因为他们每天要硬碰硬滴打石头嘛。32号钎杆座,这个名字起得很科学,它是钎杆以及钎杆套销的握持基座,钎杆和套销就是装在钎杆座里,才能准确可靠地顶压击打石头,否则没有后坐力,哪里能打得动石头呢。
    继续往上,主角出现,1号零件群是破碎锤的核心部件,破碎锤的击打功能以及打击性能,在很大程度上要依靠这个关键部件实现,并且与这个关键部件的质量好坏密切相关。这个核心部件学名叫活塞缸,对,你没听错,破碎锤的核心部件是活塞缸,不过这个活塞缸和大家通常认识中的发动机活塞缸是有区别的,下面再给大家看一张图,这个是活塞缸的剖视图。
    这个活塞缸看上去很简单哦,就一个缸筒1,一个活塞18,上面那一套咱先不说,关于这个活塞缸和活塞,当液压油通入的时候,活塞先被往右边推,推到底的时候,左边的缸筒里突然卸压,而右边的缸筒突然带压,通俗地说就是液压油的油压突然换向了,这样活塞就被推着向左冲击,当活塞跑到最左边的时候呢,液压油又突然换向了,于是活塞就又往右跑,这样的往复运动,咱机手机主都是大老爷们儿,都熟悉吧哈,结果是什么呢?自然是冲击啦!有木有把床架子给冲散了的啊?对这个力度是有概念的吧哈,别看就粗了没多少,材料换成钢铁的,就可以打碎石头了哦。
    那边好学不乱想的机手要问了,这个液压油为什么会突然换向啊,这个就是活塞缸体上面那一套东西24、25、26、27、28在起作用了,这一组叫做换向阀,专管破碎锤活塞换向的,它的工作原理比较复杂,工作循环过程比较长,这里就不详细讨论了,大家只要知道,如果没有这个换向阀,那破碎锤就只能打一下,因为活塞回不来嘛,往复运动变成单向运动了。

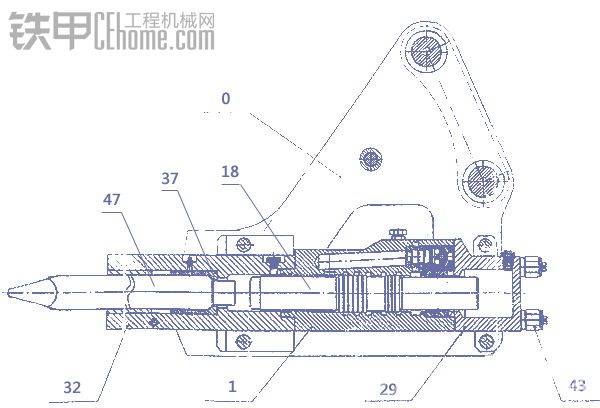

    下面再放一张破碎锤的整体剖视图,给大家讲讲破碎锤完整的打击过程。操作过破碎锤的机手都知道,操纵机器让钎杆顶住被破碎的石头,通油,破碎锤就开始“通、通、通、通”地打击了,就这么简单,但是破碎锤内部的工作却不这么简单,大家看图听我说:
首先,在不通油时,用钎杆47顶压被破碎物,钎杆受力回缩,碰到活塞并顶压活塞18向右移动;
然后,当钎杆顶压到一定位置时,被钎杆座里面的37号零件钎杆后套挡住,这时回缩停止,钎杆和活塞接触但静止;
这个时候通油;
活塞缸左边进油,活塞向右移动,和钎杆脱离,但钎杆因为被后套挡住,所以不会跟着继续往右跑;
活塞继续右移,并且占据后面氮气缸29里的空间,这里充有带压的氮气,因此活塞受到向左的推力,但还没到时候;
活塞右移到一个特定的位置,换向阀把活塞缸里左右两边的油路交换,活塞缸左边卸压,右边开始带压,同时右边的氮气缸也正憋了一肚子的气;
油和气一起发威,猛滴推动活塞向左冲去,活塞击打到钎杆上,在这个位置上,活塞缸左右的油路又被换向阀交换了,于是活塞再次被推着向右跑,开始下一次击打过程。
    各位看看,这是不是就是活脱脱的用大锤打凿子的动作呢?八一八破碎锤,原理及技术部分,就到这里,以文会友,欢迎交流,顺带给我的安徽挖机同业群做个广告哦。
