回转中心接头工作原理

sdnaval 2011-12-23

3.3万 24

      这里想和大家分享一下挖掘机的回转中心接头的工作原理，     如图下图所示，中心回转接头由壳体和芯轴组成，壳体安装在上部车体，而芯轴则安装在下部车体上。
    在芯轴上开出和管路数相等的环形的沟槽，从壳体入口来的液压油，通过这些油槽从芯轴上的垂直孔供给行走马达。即使壳体随上部车体不断地回转，芯轴上的沟槽也与壳体上的油口保持畅通，使液压油可以自由地进出。

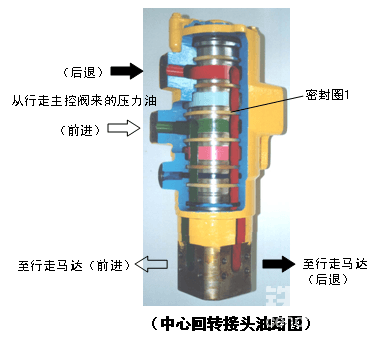

实物解剖图

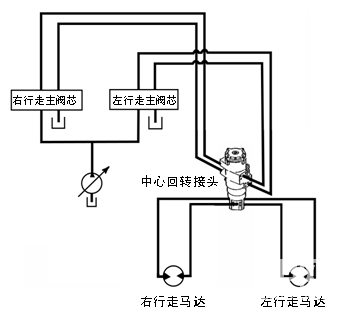

原理图

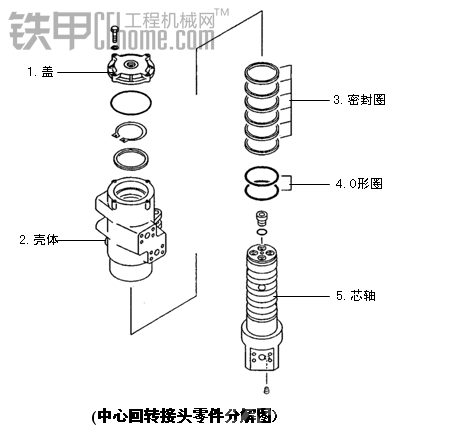

零件图

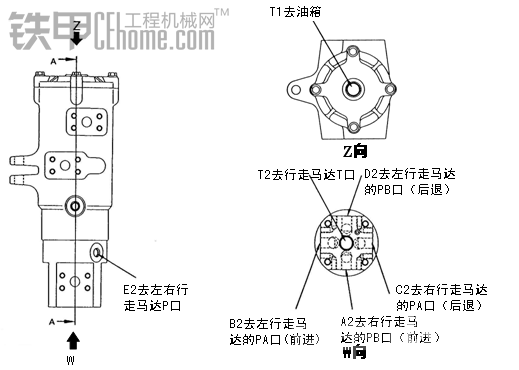

图解

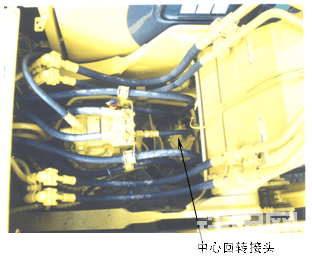

机上实物图
