日立60—5a前端工作装置设计分享

寿州铜手 2019-06-24

7234 32

话说在上个月,我挖机在水里破坝子,
整整挖了两天泥水,因为一个橡胶防
尘圈坏了,从网上买了一套替用(质量就不说了,大家都懂)当我把斗杆轴销抽出来的时候大吃一惊,发现斗杆轴套里面的黄油池一点水都没有,黄油一点都没有受到污染!一直没有想明白怎么回事,今天趁换斗销的机会,才揭开有心中疑团!废话不多说上图!
就是破这个坝子捞稀泥!干了两天,里面没有进水和泥巴,所以才感到吃惊!
就是破这个坝子捞稀泥!干了两天,里面没有进水和泥巴,所以才感到吃惊!

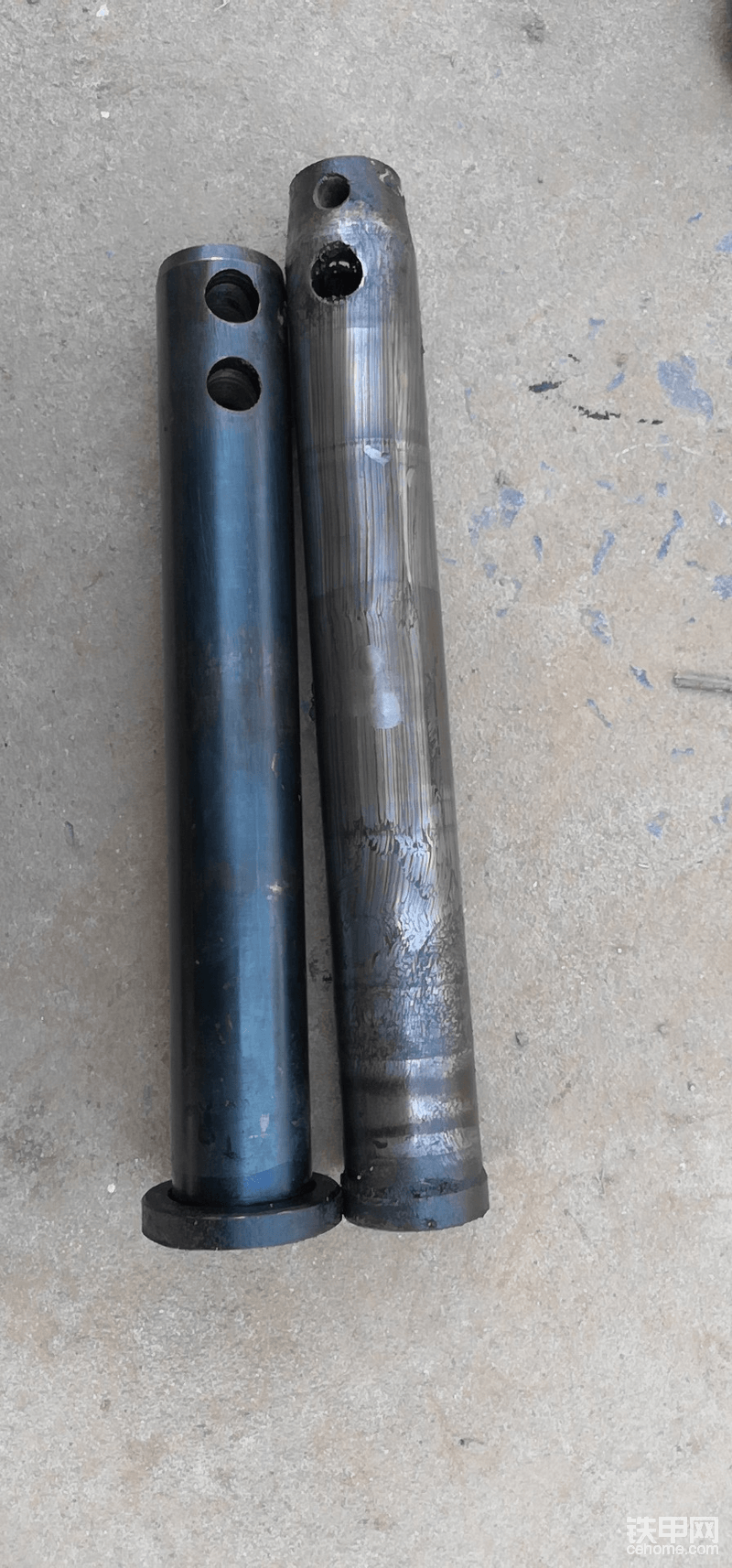

据说比原厂销轴还要耐用的销轴!心里打几个问号!
据说比原厂销轴还要耐用的销轴!心里打几个问号!

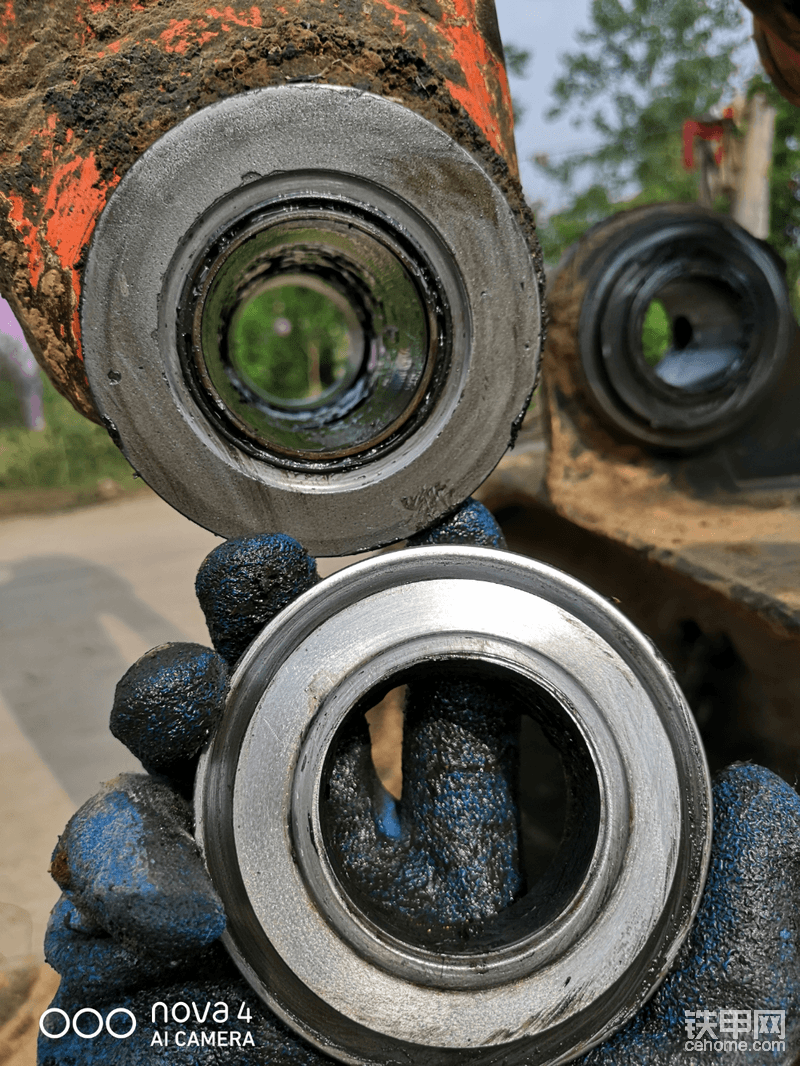

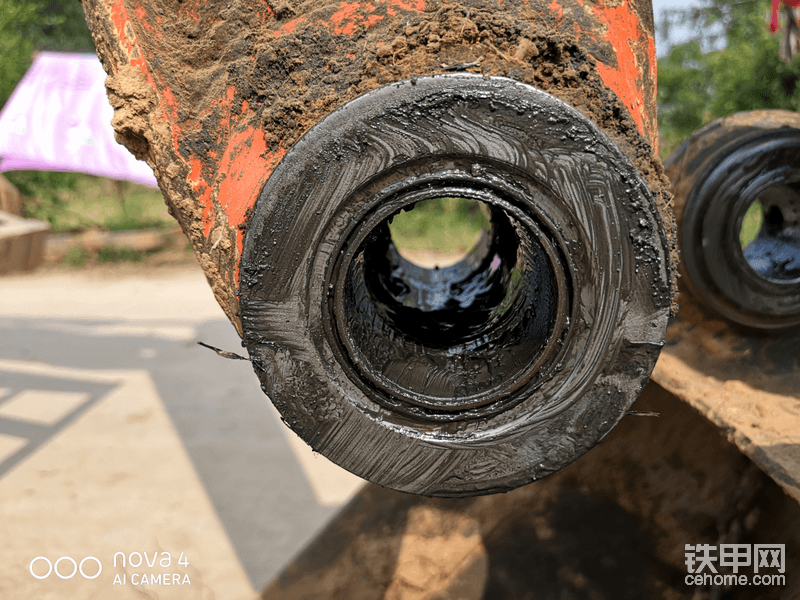

斗杆销孔,两边是衬套,衬套外面有一个防尘圈,一开始我以为是金属的,原来不是具体什么材质没有搞清楚,衬套的中间是黄油储藏室,黄油在这个地方堆积,向两边渗透,增加润滑效果!注意看这个防尘圈处的外圆有一圈台阶,这个台阶恰好与斗耳的凸出部分完美契合!达到防尘防水的效果!请看下图!
斗杆销孔,两边是衬套,衬套外面有一个防尘圈,一开始我以为是金属的,原来不是具体什么材质没有搞清楚,衬套的中间是黄油储藏室,黄油在这个地方堆积,向两边渗透,增加润滑效果!注意看这个防尘圈处的外圆有一圈台阶,这个台阶恰好与斗耳的凸出部分完美契合!达到防尘防水的效果!请看下图!
斗耳是螺丝上的,可以拆掉,作用是调整间隙,下面有详细步骤!
斗耳是螺丝上的,可以拆掉,作用是调整间隙,下面有详细步骤!
看到这个凹凸部分没有,就是这个结合处,加上黄油的封锁,让泥水无法进入,堪称完美!
看到这个凹凸部分没有,就是这个结合处,加上黄油的封锁,让泥水无法进入,堪称完美!

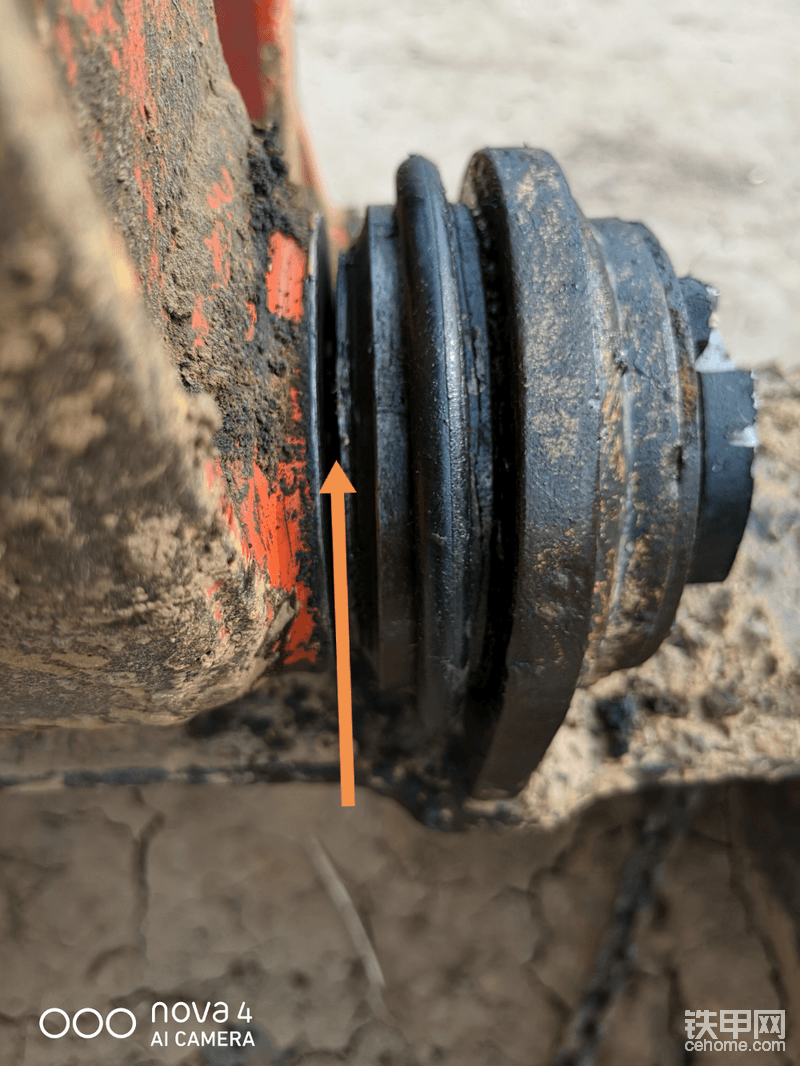

箭头处的间隙是可以调整的,下面看看如何调整,此前端工作装置自带五片垫片,专供调整间隙用的!想的周到!
箭头处的间隙是可以调整的,下面看看如何调整,此前端工作装置自带五片垫片,专供调整间隙用的!想的周到!

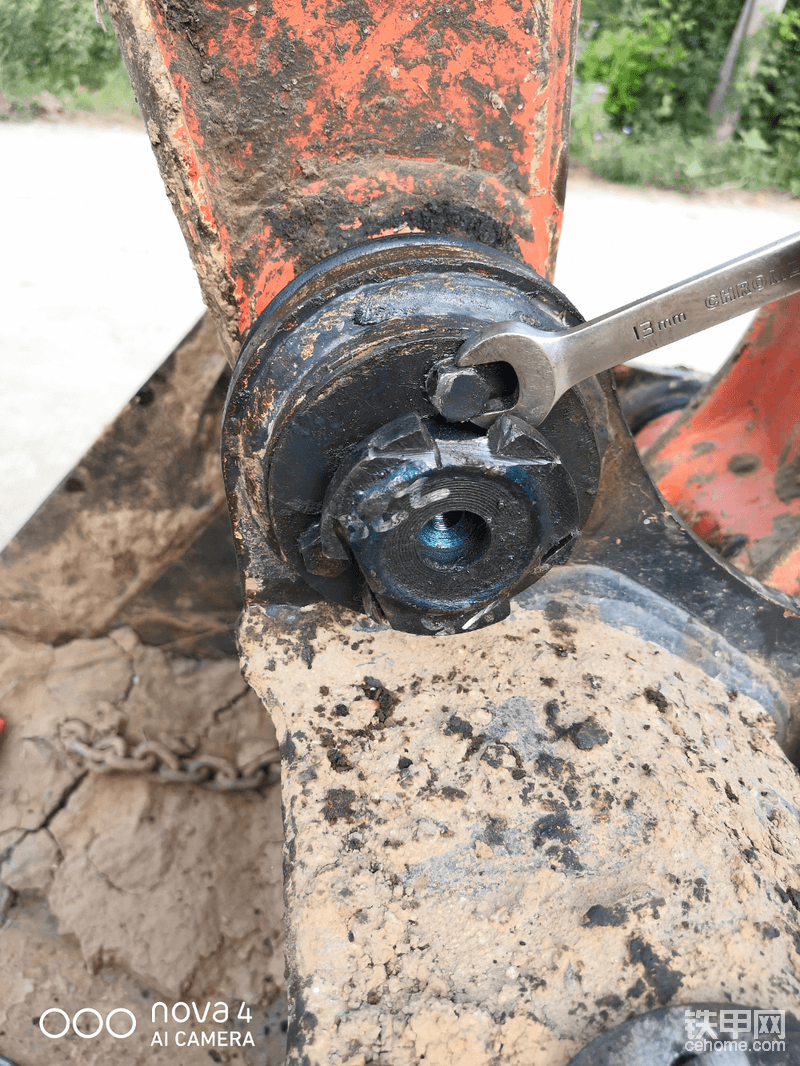

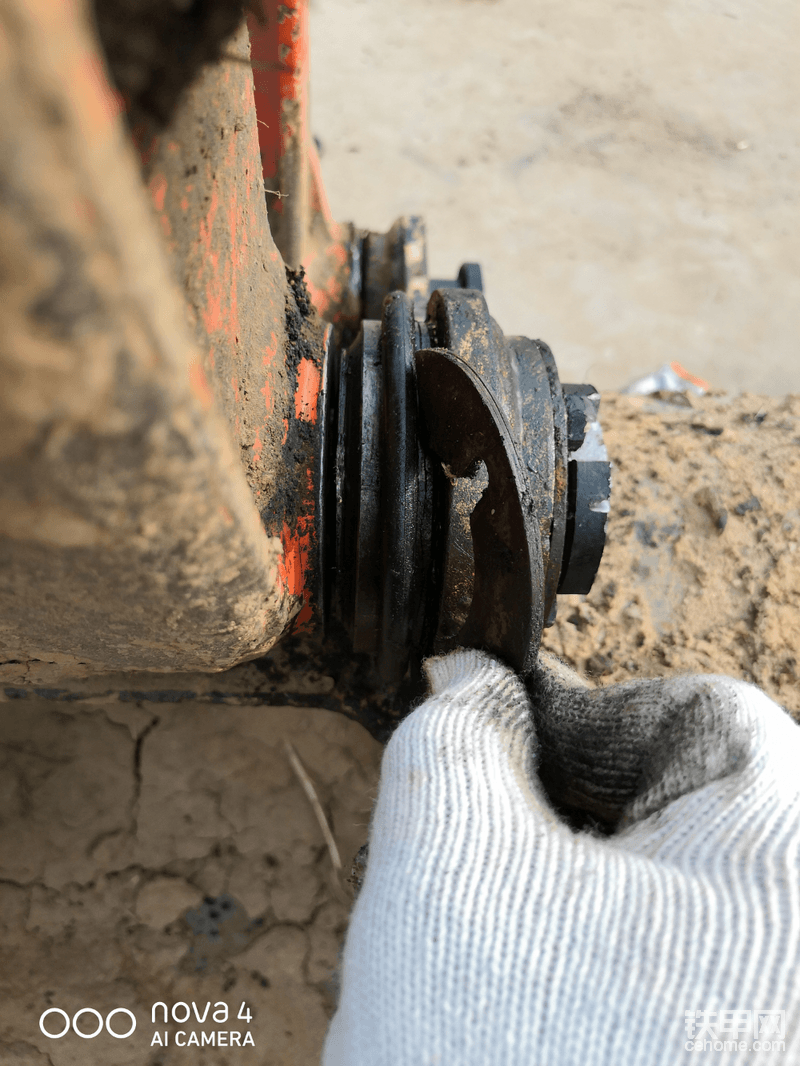

请无视斗销(非原厂尺寸导致)调整间隙先把斗耳紧固螺丝拆松,不用全部拆掉,加多少垫片,就拧多少距离的螺丝!因为垫片是分体的,方便安装!
请无视斗销(非原厂尺寸导致)调整间隙先把斗耳紧固螺丝拆松,不用全部拆掉,加多少垫片,就拧多少距离的螺丝!因为垫片是分体的,方便安装!
手中的垫片就是跟车来的垫片,本来想加三片,但根据间隙只加了一片!加进去以后锁紧螺丝,刘可以了,很方便!后面有间隙调整好的成品图!
手中的垫片就是跟车来的垫片,本来想加三片,但根据间隙只加了一片!加进去以后锁紧螺丝,刘可以了,很方便!后面有间隙调整好的成品图!

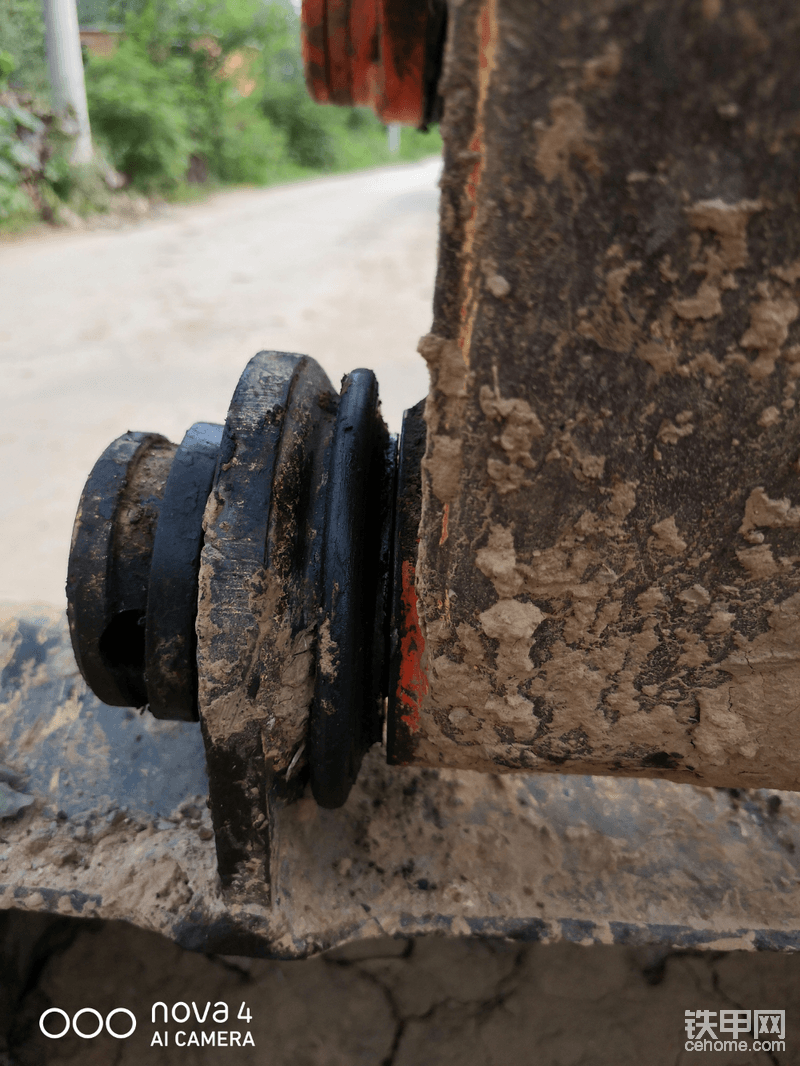

间隙完美!有个台阶正好卡住橡胶防尘圈!
间隙完美!有个台阶正好卡住橡胶防尘圈!

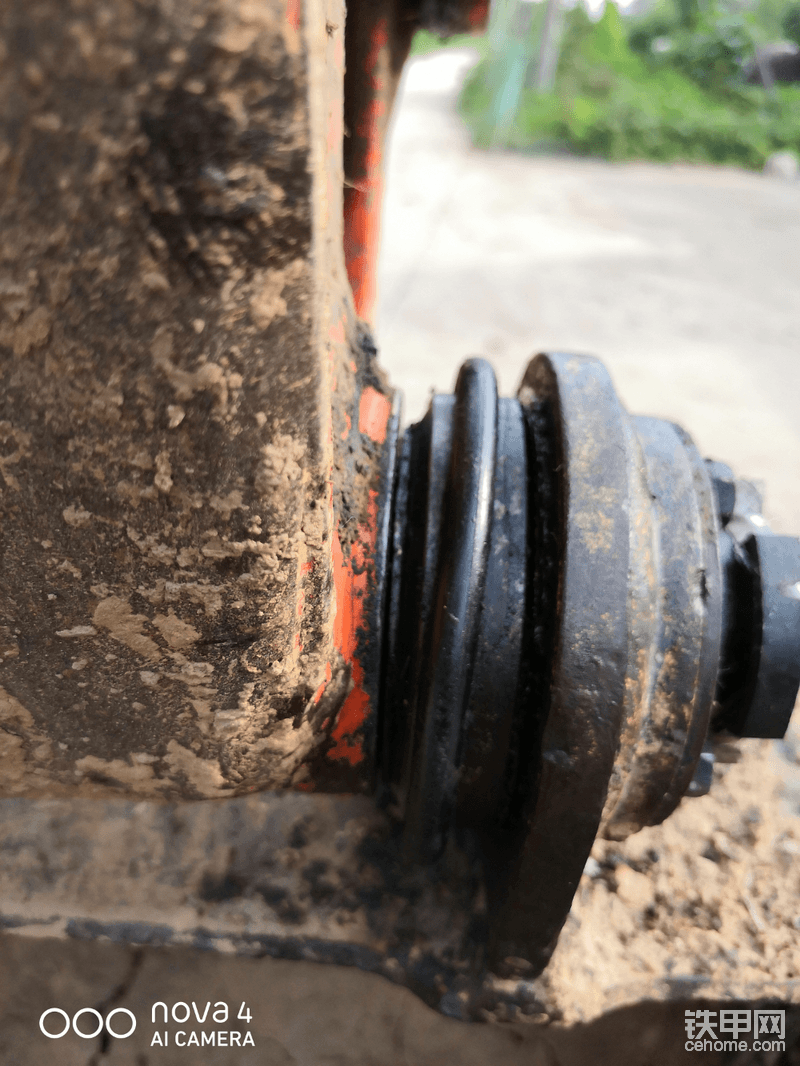

这边间隙完美,同样效果!不侧漏!
这边间隙完美,同样效果!不侧漏!
上面两张图分别是左右两边调整好的间隙,可以看到,把斗杆的凹处和斗耳的凸出完美的结合在一起,内外两套防尘圈的作用下,在加上黄油的封锁,所以才是泥水和灰尘沙粒进不去的原因!佩服设计师的用心!
以上内容是前端工作装置解析!下面是清理散热器的图片!可以参考下,如果有更好的方法欢迎回复!先谢谢!废话不多说上图!
某宝买的8升便携压缩泵!平时吹 尘方便许多!空滤呀,散热器呀,驾驶室呀,充气娃娃呀。。。
某宝买的8升便携压缩泵!平时吹 尘方便许多!空滤呀,散热器呀,驾驶室呀,充气娃娃呀。。。

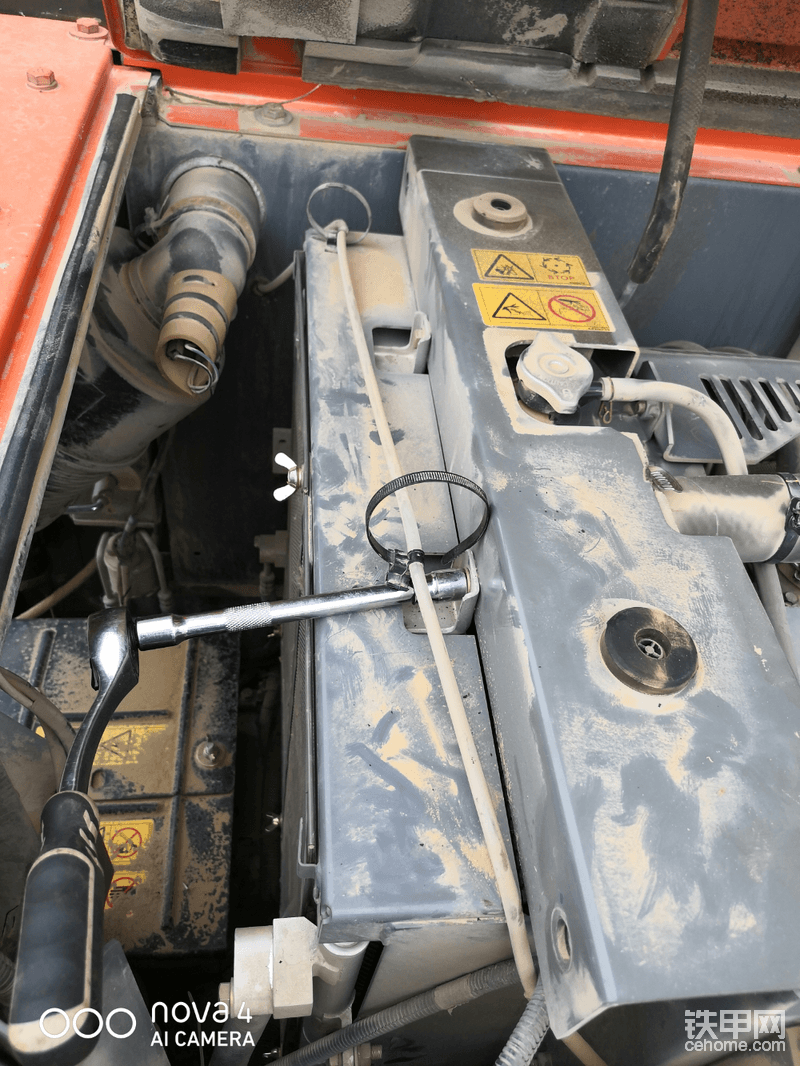

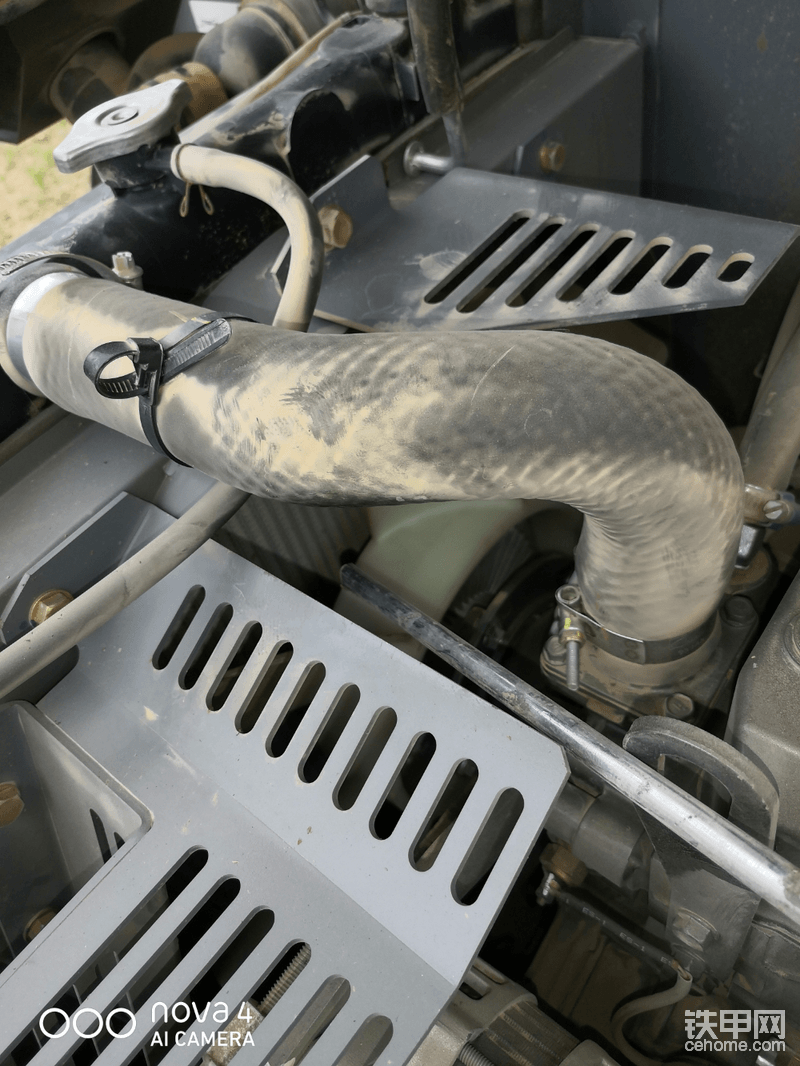

把水箱上的盖板四颗螺丝拿掉,注意不要把雨刷水管搞坏了!螺丝注意不要掉角落里!
把水箱上的盖板四颗螺丝拿掉,注意不要把雨刷水管搞坏了!螺丝注意不要掉角落里!

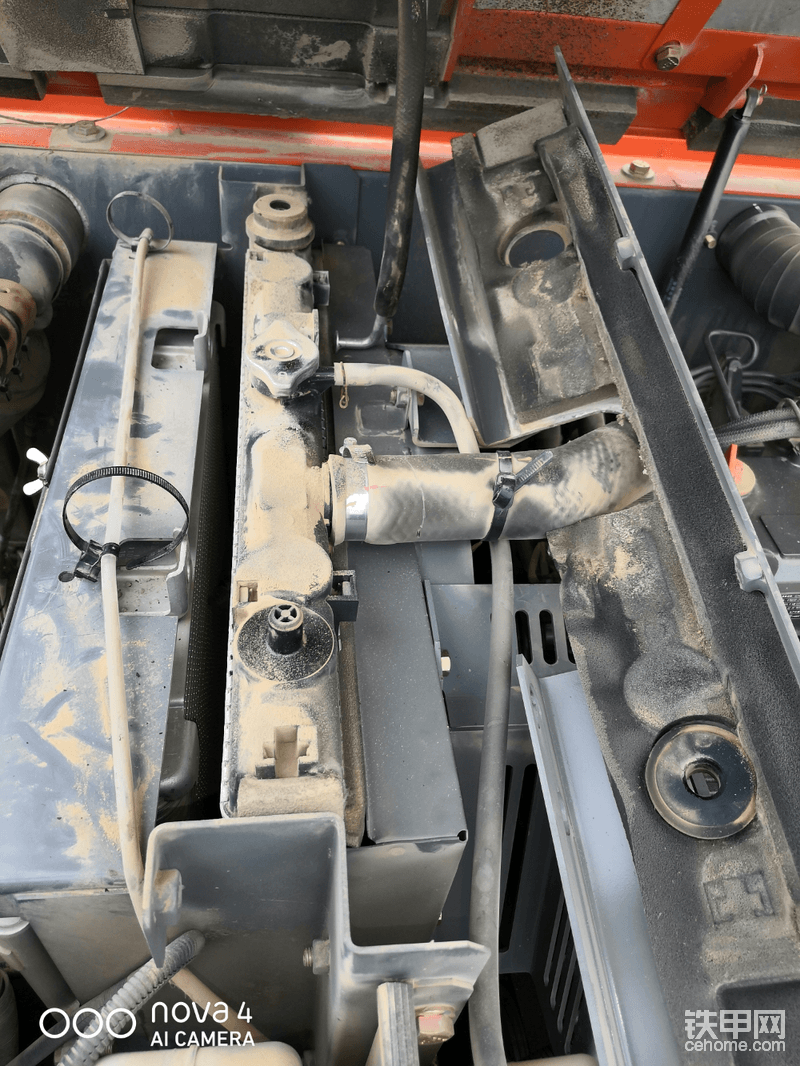

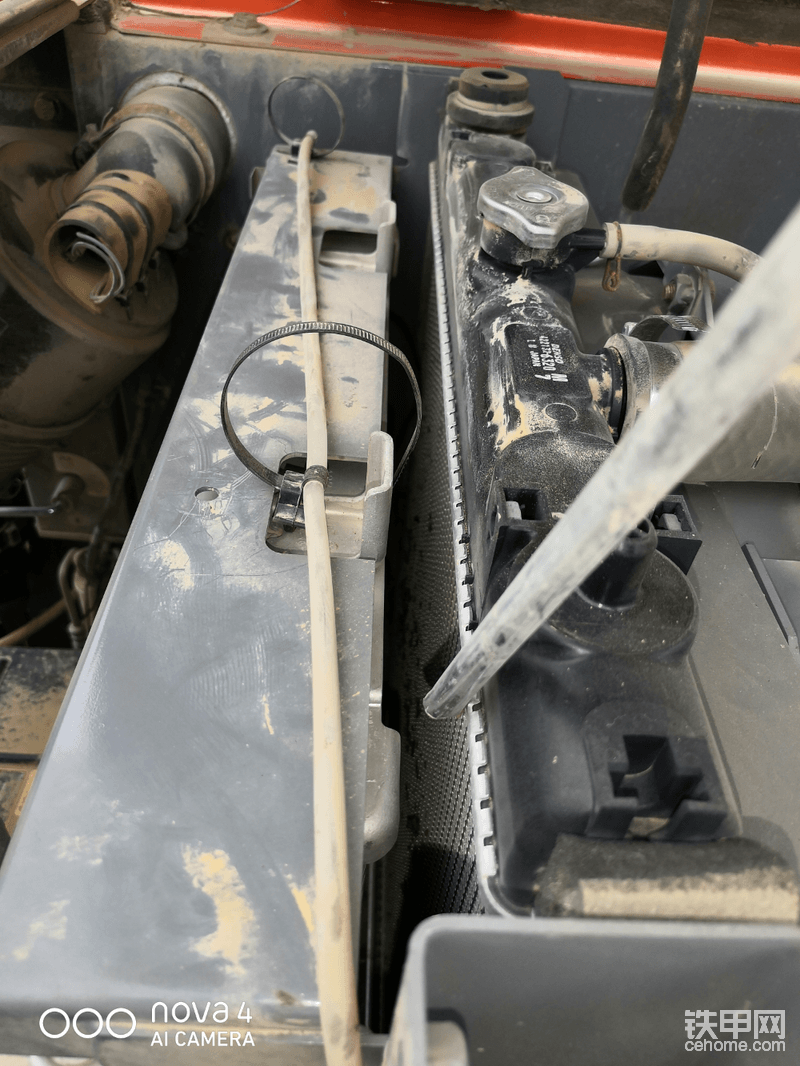

拿掉以后就可以看到缝隙里面的各种杂物!可以更好的用气吹掉!不然吹的效果不好!
拿掉以后就可以看到缝隙里面的各种杂物!可以更好的用气吹掉!不然吹的效果不好!

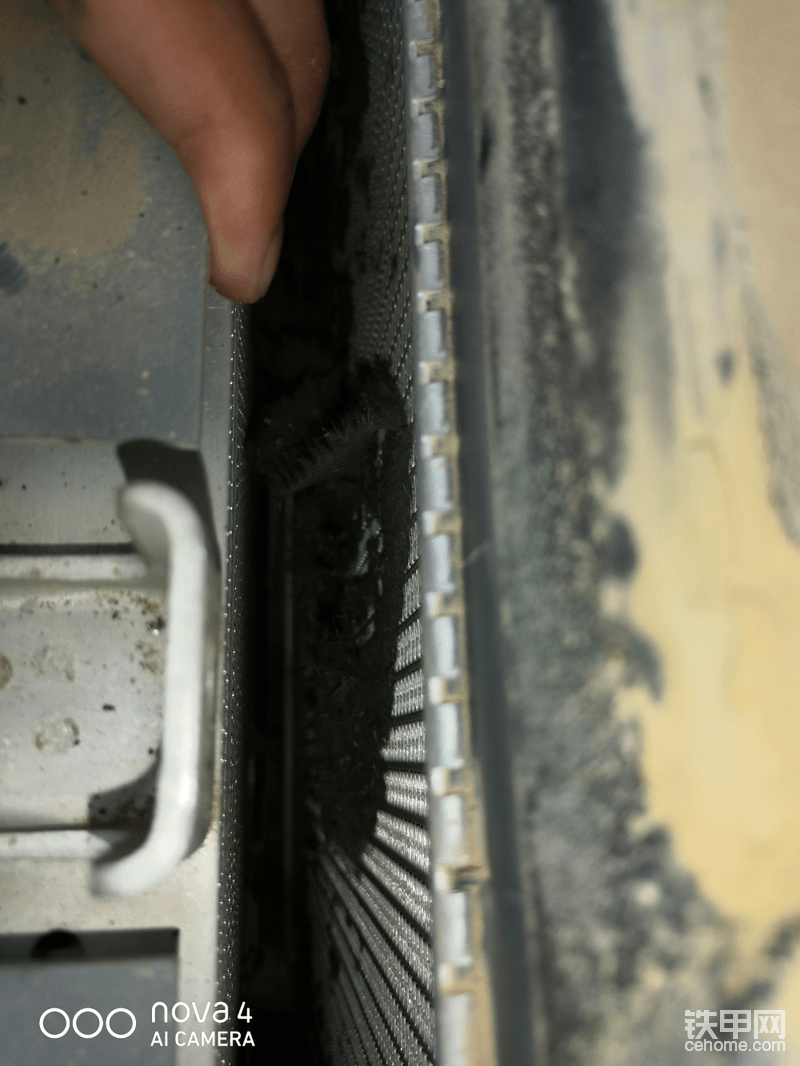

看看缝隙中的柳絮。。。看着就不爽!
看看缝隙中的柳絮。。。看着就不爽!
吹掉就行了,自己找角度,可以解锁更多的姿势!
吹掉就行了,自己找角度,可以解锁更多的姿势!
加长气管吹头,可以从风扇处吹!
加长气管吹头,可以从风扇处吹!
空调外滤,顺便的事!空气滤芯才吹过,所以就不吹了
空调外滤,顺便的事!空气滤芯才吹过,所以就不吹了

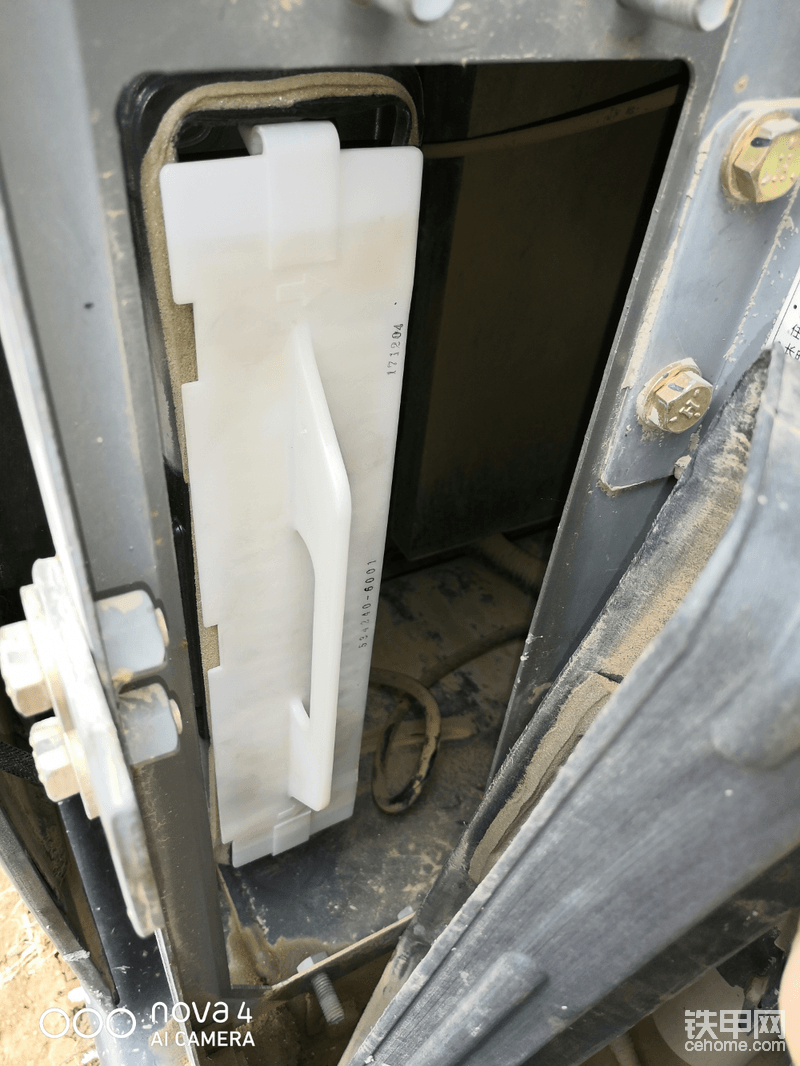

抽出来就可以吹了!
抽出来就可以吹了!
读到这里就没有了!要知后事如何,请听下会分解!
