三一小挖机加装低音炮作业。

一笑为红颜 01-12

4375 28

装好的成品图。
装好的成品图。
这样的。
这样的。
话不多说,直接上图!上面有装好的音效视频,刚装好播放试了下,也没调音,不过,感觉还可以。昨天特意没做事,拿了快递就装,装了一下午,也没啥专业知识,非专业人士,所以耗时有点久,有啥不对,好的意见,欢迎指导。这视频是刚好对面那个徐工履带掉了,拿挖机帮他扒一下履带,站在履带上拍的。

下面讲下接线,
接线概括一下,分四个部分 。
第一,电瓶正极取电。
第二,接音频线。
第三,接控制线。
第四,搭铁线。
其中,就是接控制线和音频线稍微不好接一点,其他的两个都是很好解决的。
下面有详细步骤。
闲来无事,逛逛某宝。
闲来无事,逛逛某宝。

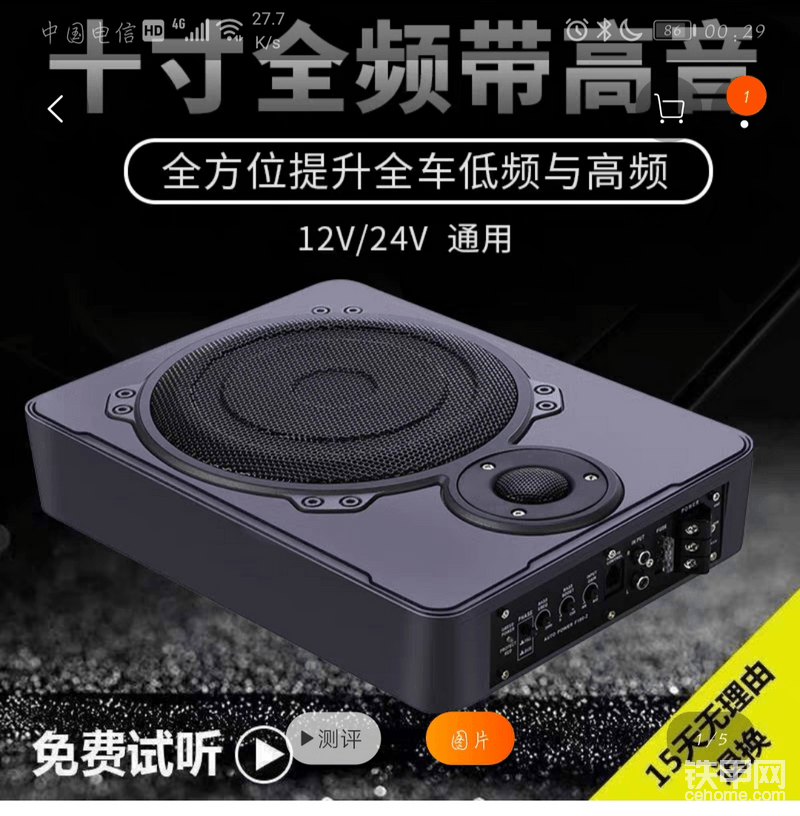

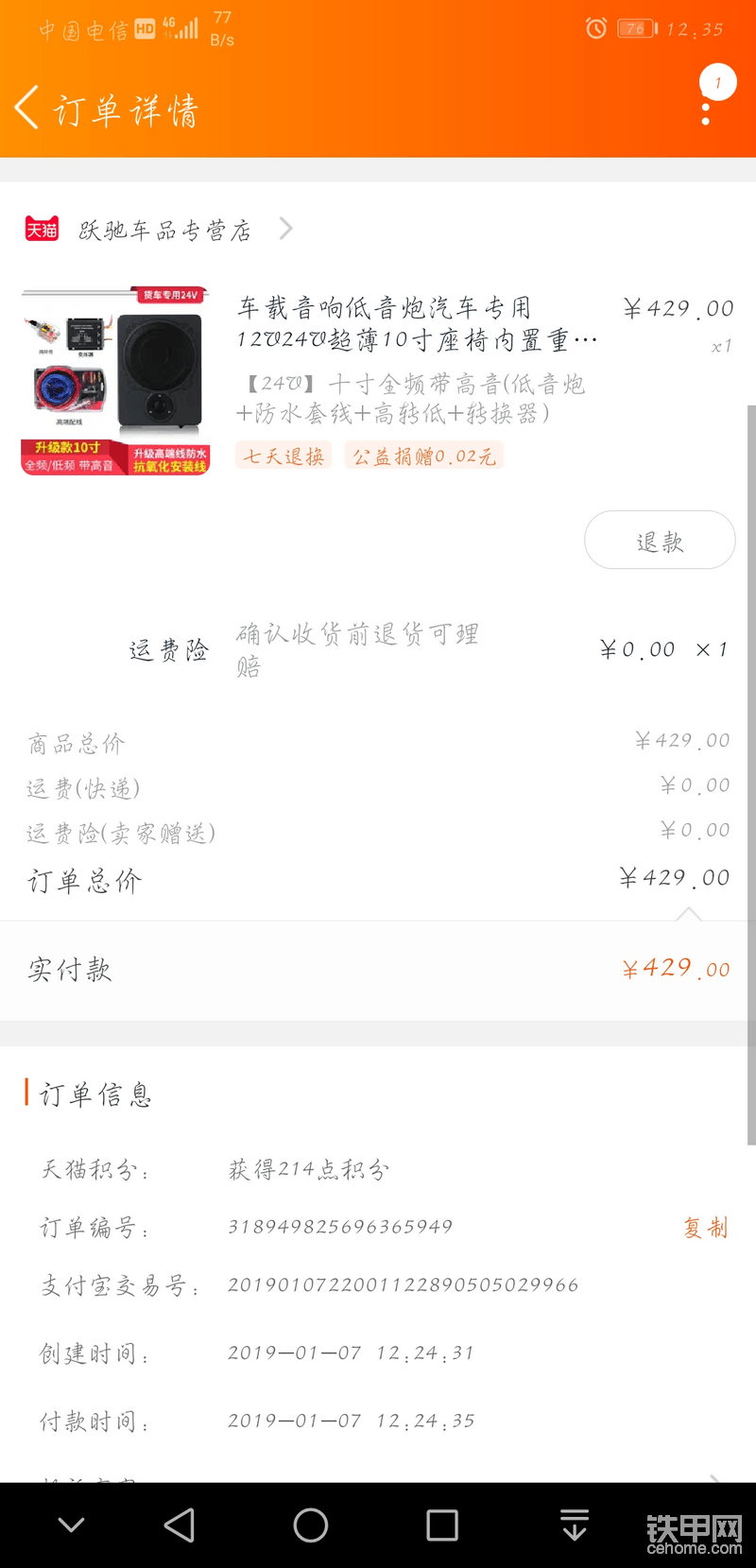

看到这个了,有点心动。
看到这个了,有点心动。
心动,那不就行动吧,<img class="smiley" src="/img/smiley/new/tiejia1.gif">买个回来装。
心动,那不就行动吧,买个回来装。

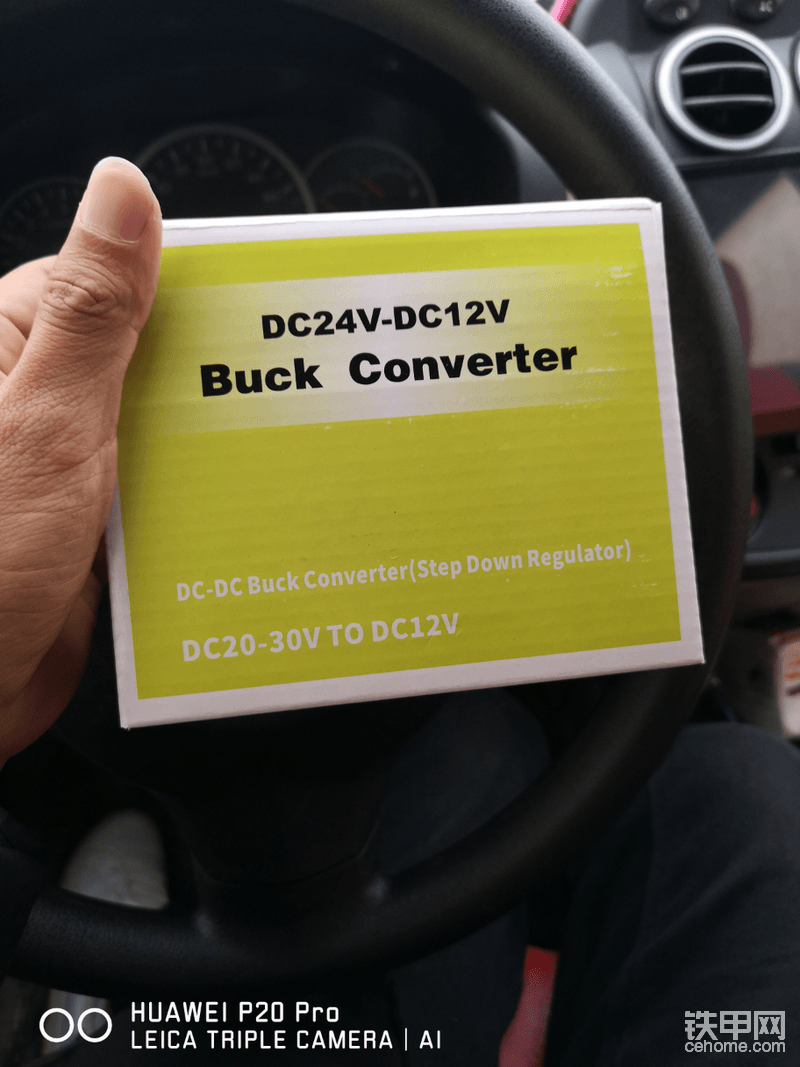

收到快递了。
收到快递了。
顺带还在网上买了个电笔,说来搞笑,我之前不知道车上的电笔是专用的,买了个家用的,捅了下点烟器,想试试有没有电,结果把点烟器保险丝烧了。😂
顺带还在网上买了个电笔,说来搞笑,我之前不知道车上的电笔是专用的,买了个家用的,捅了下点烟器,想试试有没有电,结果把点烟器保险丝烧了。😂

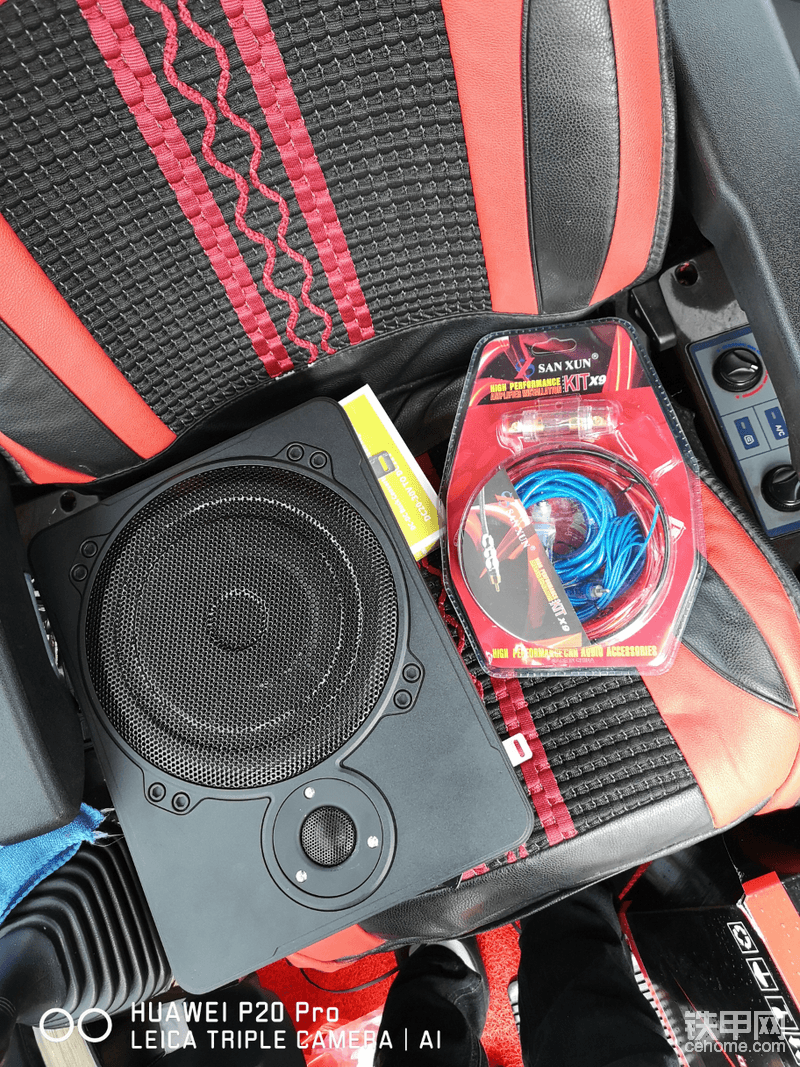

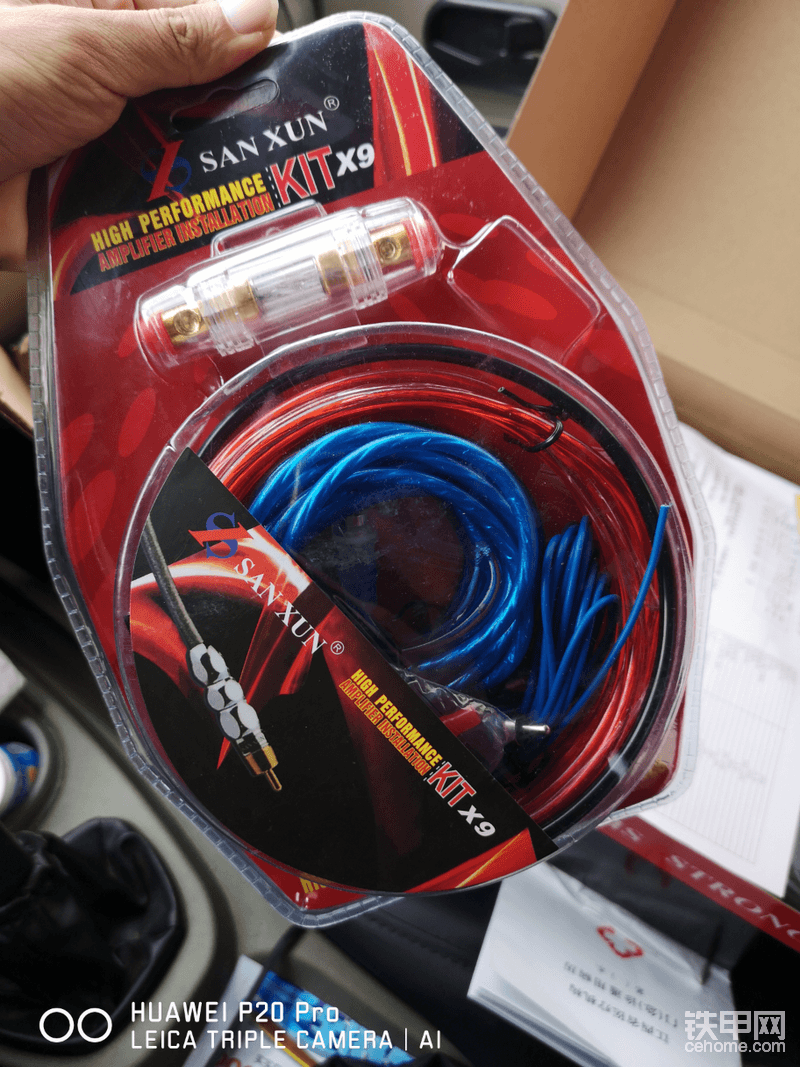

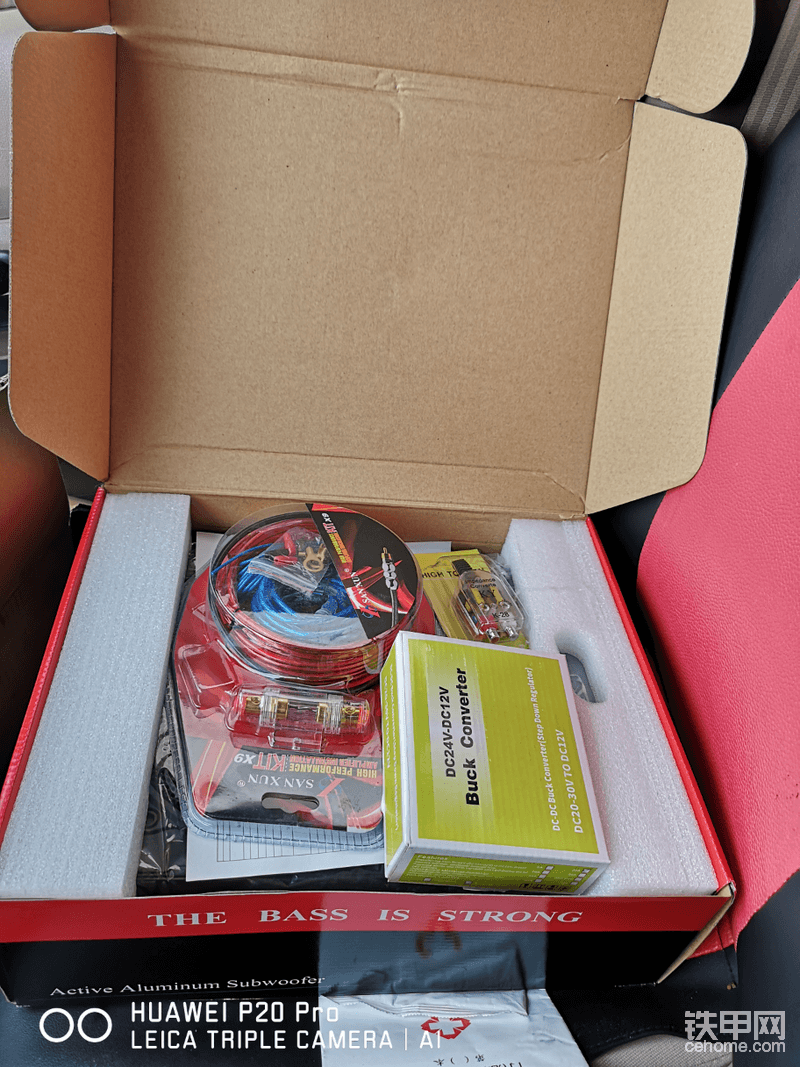

打开包装,上面是安装线,变压器,还有一个高转低接头。因为我挖机是24V的,低音炮是12V的,所以,要用变压器变一下电压。
打开包装,上面是安装线,变压器,还有一个高转低接头。因为我挖机是24V的,低音炮是12V的,所以,要用变压器变一下电压。

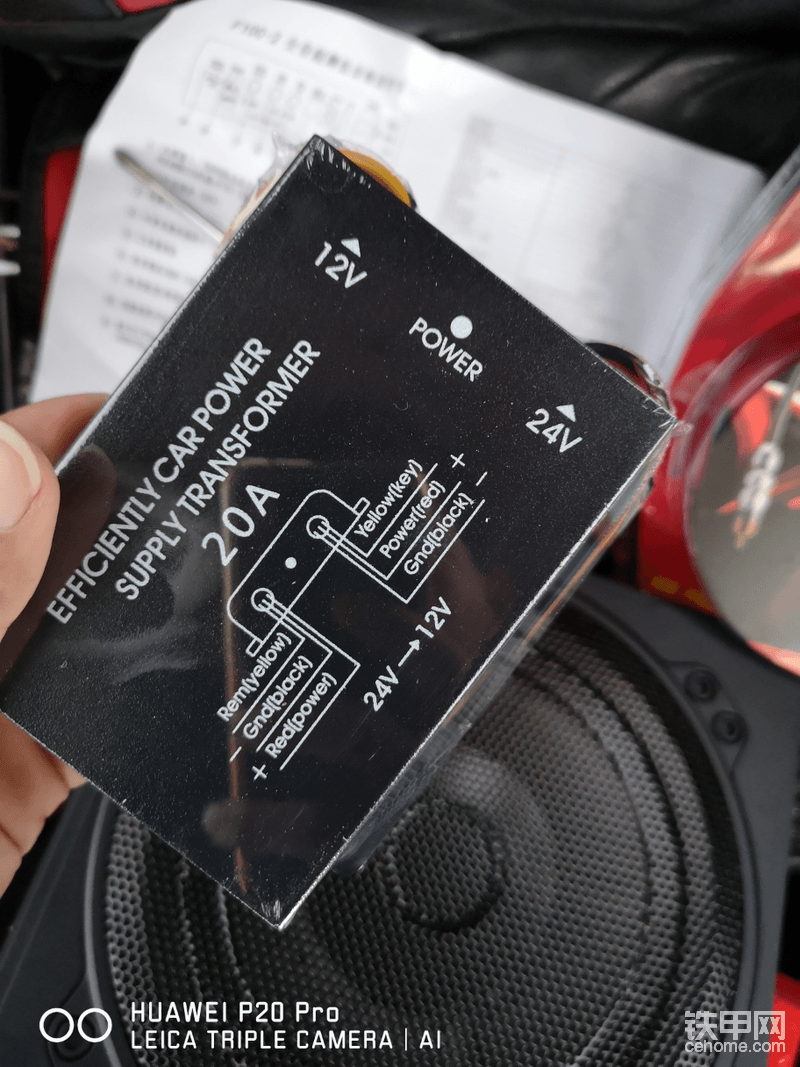

变压器。
变压器。
安装线材<img class="smiley" src="/img/smiley/new/tiejia1.gif"><img class="smiley" src="/img/smiley/new/tiejia9.gif"><img class="smiley" src="/img/smiley/new/tiejia1.gif"><img class="smiley" src="/img/smiley/new/tiejia1.gif"><img class="smiley" src="/img/smiley/new/tiejia1.gif">
安装线材
高转低接头。
高转低接头。

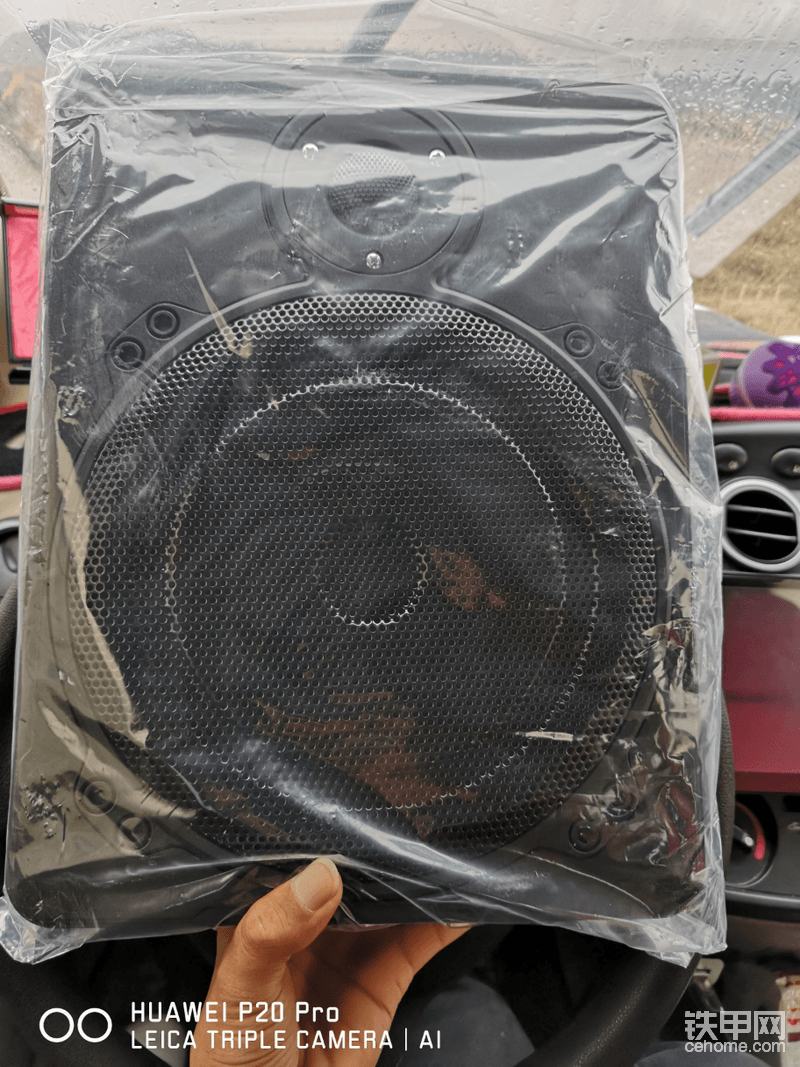

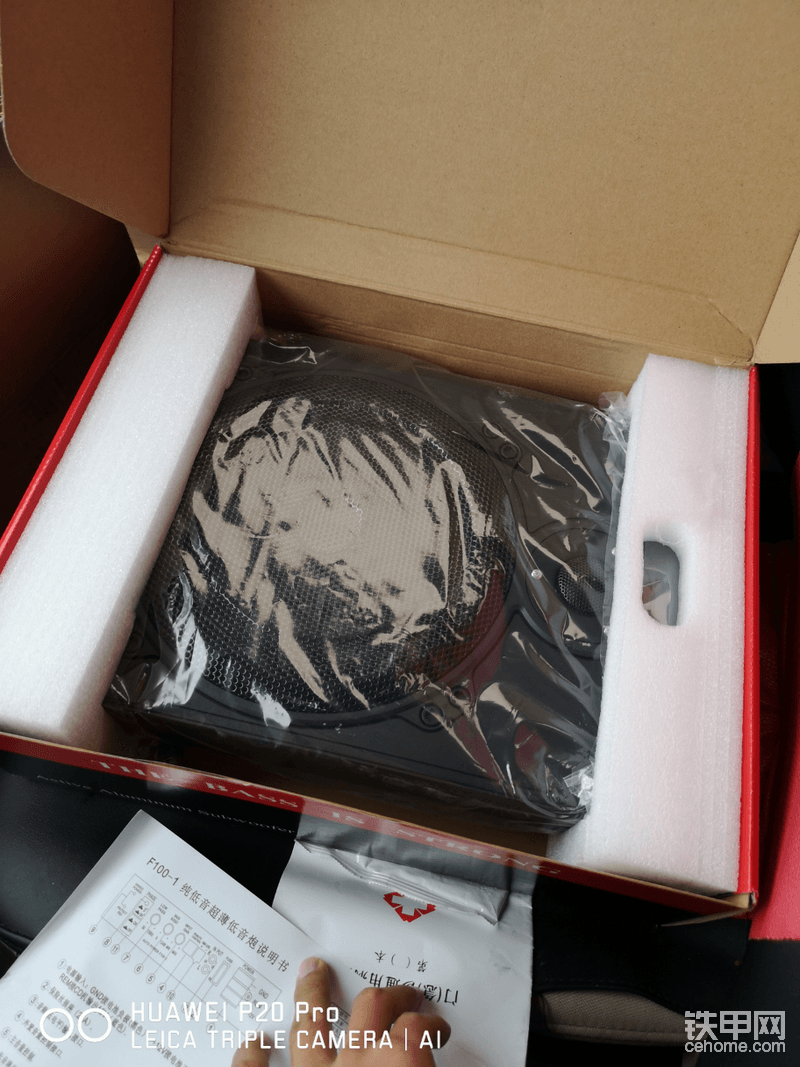

低音炮。
低音炮。
接线说明。
接线说明。
放大看下。
放大看下。
好了,现在全部拿到挖机上来了,
好了,现在全部拿到挖机上来了,
拆开变压器,
拆开变压器,
研究下怎么动手。
研究下怎么动手。

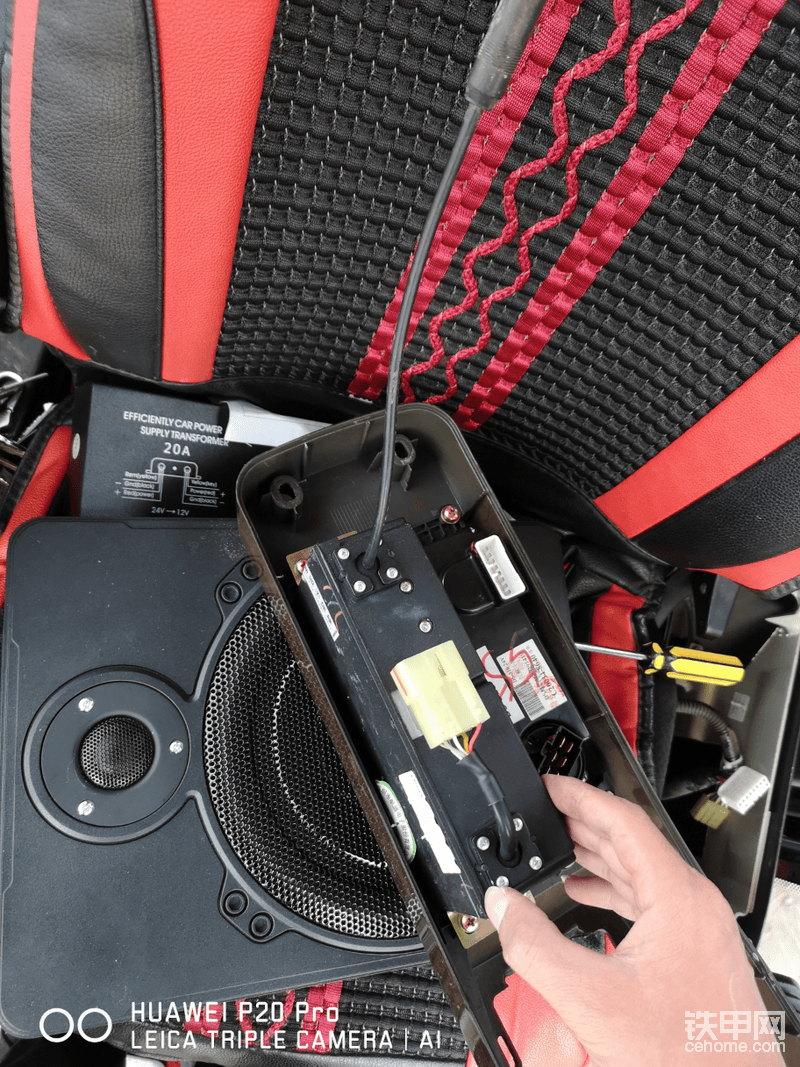

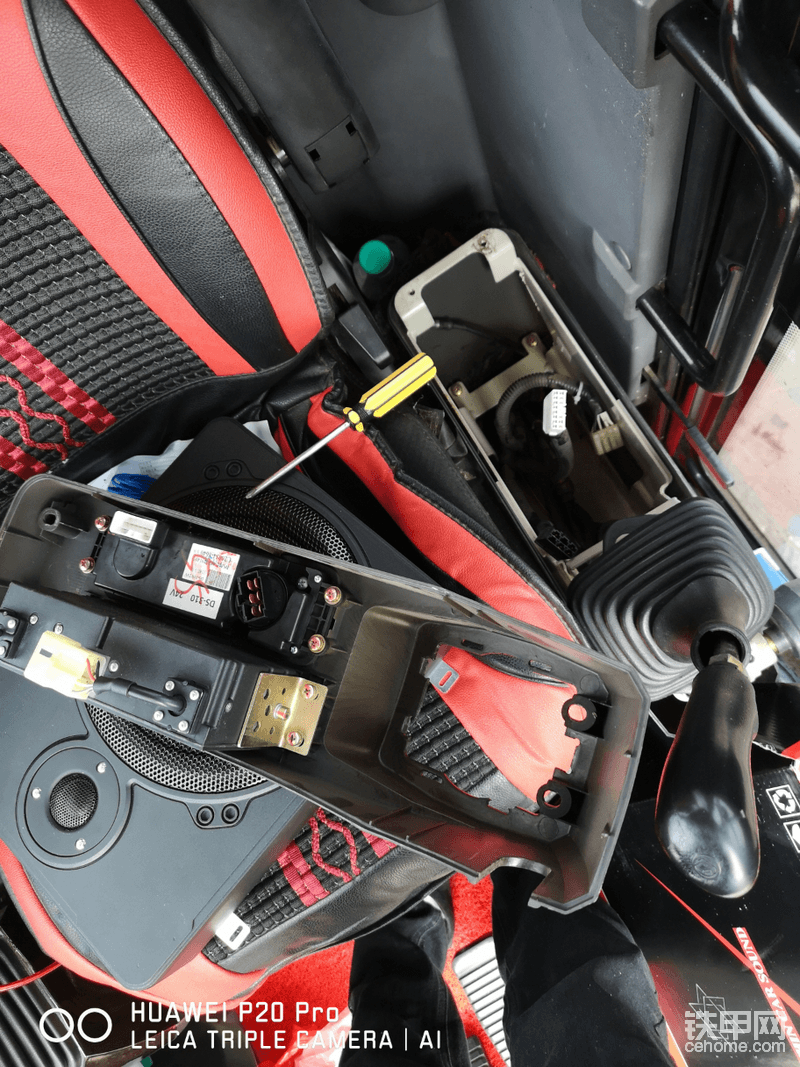

先把收音机面板拆开,共四个螺丝,后面两个,手柄下面两个,要把手柄的橡胶皮剥开就看得到了。
先把收音机面板拆开,共四个螺丝,后面两个,手柄下面两个,要把手柄的橡胶皮剥开就看得到了。
拆完螺丝,拿下这个面板要小心点,因为,下面有线的,轻轻拔起,把下面的接头全部松开才取得下来,
拆完螺丝,拿下这个面板要小心点,因为,下面有线的,轻轻拔起,把下面的接头全部松开才取得下来,

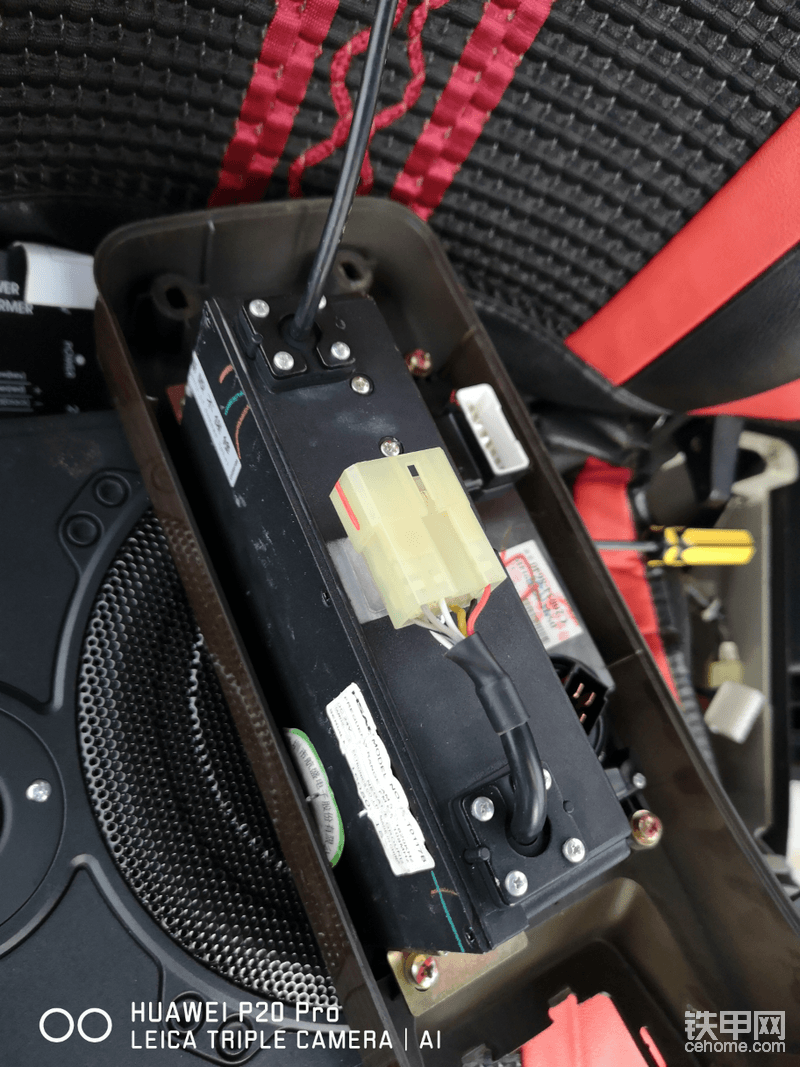

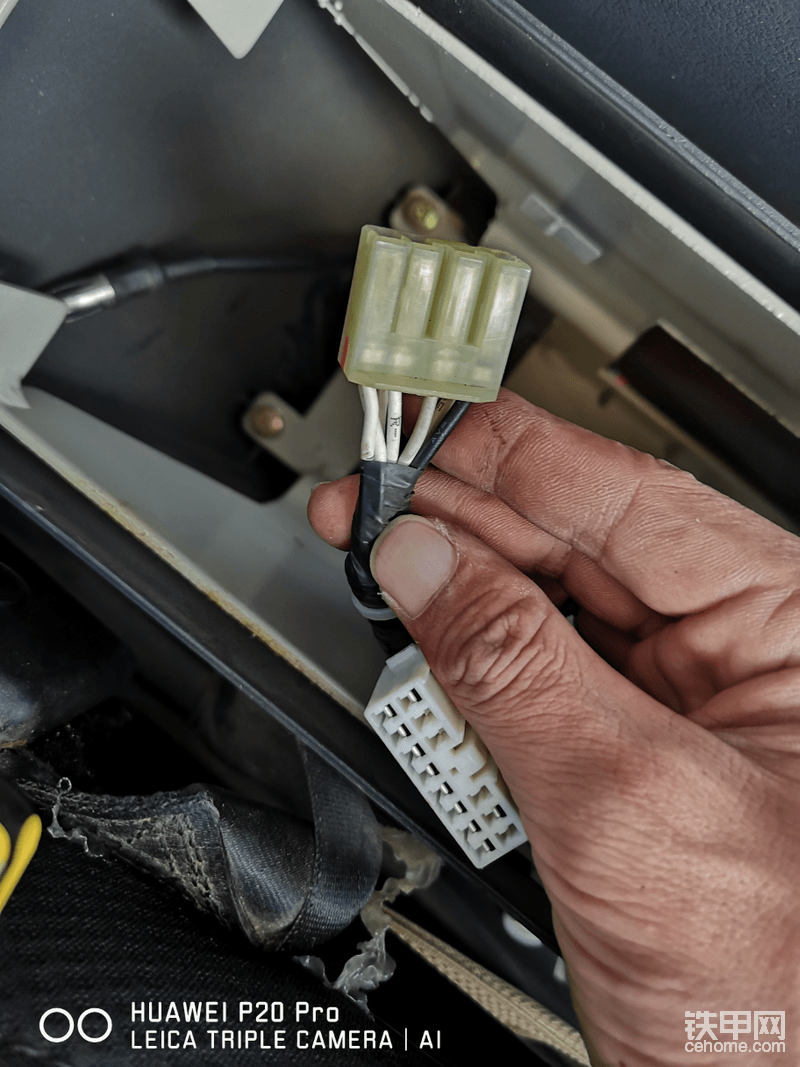

这是收音机的线,对插的插头,找到喇叭线,上面有标志的,L  R  这代表两个喇叭,L是左,R是右,上面还有正负的,图片的R-代表右边喇叭的负极线。
这是收音机的线,对插的插头,找到喇叭线,上面有标志的,L  R  这代表两个喇叭,L是左,R是右,上面还有正负的,图片的R-代表右边喇叭的负极线。
这是收音机的背面,本来想在收音机这边破线的,后来看这个线太短了,,不好破,就在另一的插头那边破线了。
这是收音机的背面,本来想在收音机这边破线的,后来看这个线太短了,,不好破,就在另一的插头那边破线了。
这个,,,,上错图了,哈哈,不要紧,让你们欣赏下挖机也是可以的。下雨天。
这个,,,,上错图了,哈哈,不要紧,让你们欣赏下挖机也是可以的。下雨天。

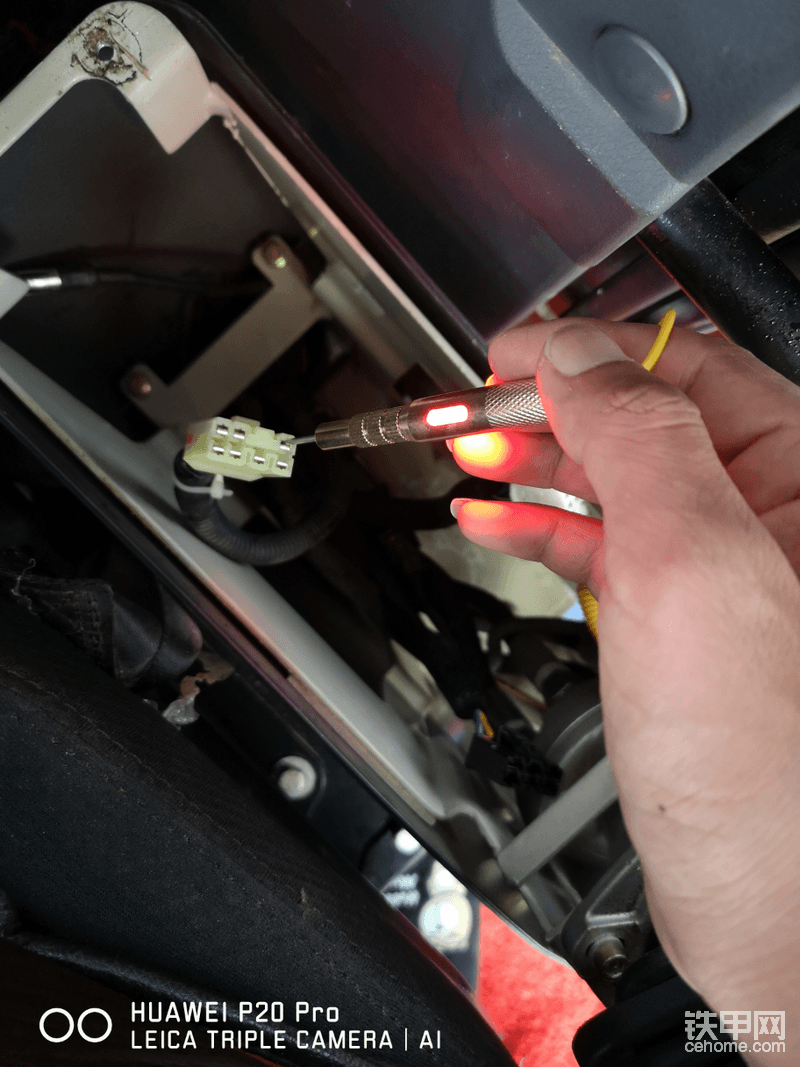

用电笔先找到火线,接低音炮的控制线,就是接这个线,控制低音炮的开关,就是熄火了,关闭钥匙了,低音炮也关了。一般这个线都是红色的。
用电笔先找到火线,接低音炮的控制线,就是接这个线,控制低音炮的开关,就是熄火了,关闭钥匙了,低音炮也关了。一般这个线都是红色的。

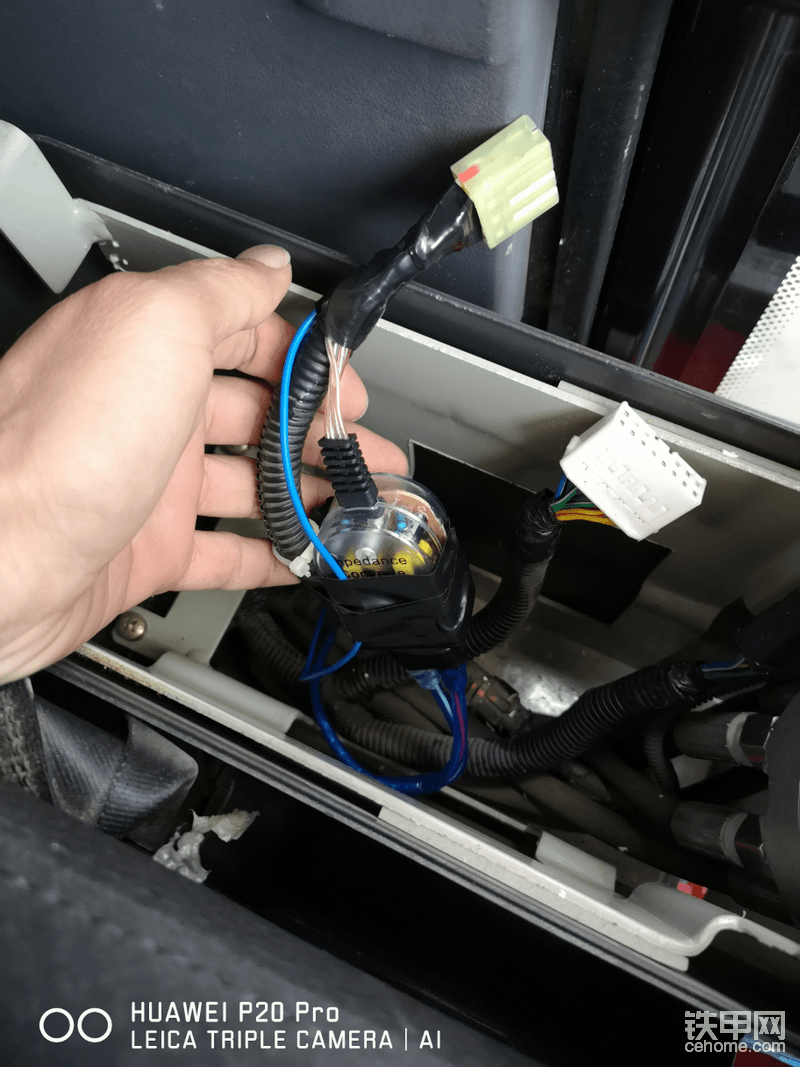

从这边插头看的到,有个红色的线,没电笔也不要紧的,把插头对插一下,对比就能找到哪根线。
从这边插头看的到,有个红色的线,没电笔也不要紧的,把插头对插一下,对比就能找到哪根线。

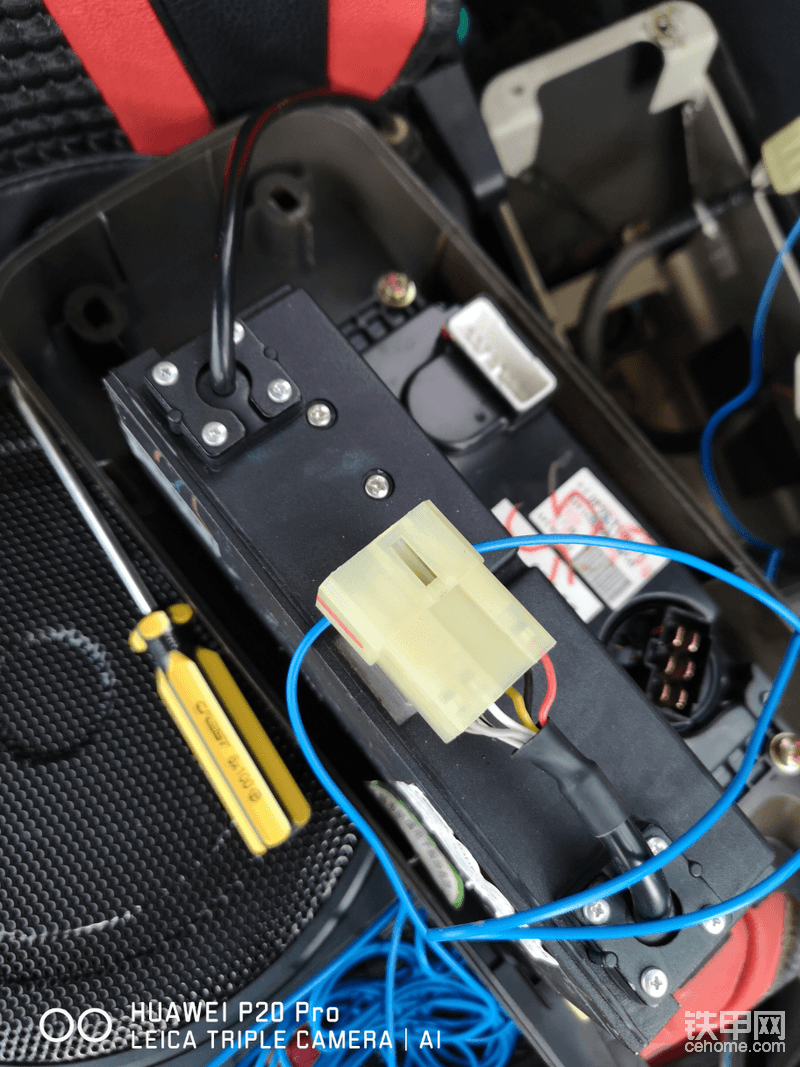

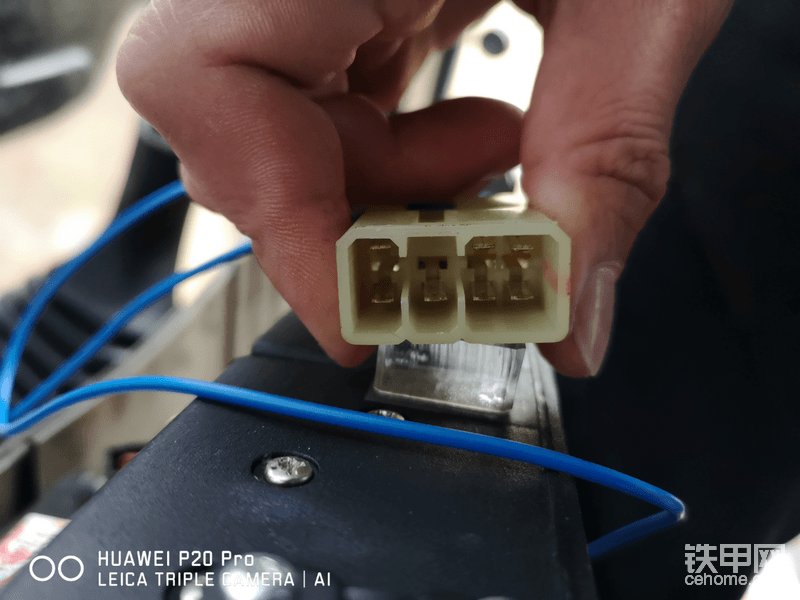

看,用这个蓝色的小线连接火线,做控制线就好了。等于完成了控制线部分。
看,用这个蓝色的小线连接火线,做控制线就好了。等于完成了控制线部分。
接下来就拿出高转低,把之前我们看到的喇叭线破开,把这个接上去就好了,这四根线白色的接喇叭正极,红色的接喇叭负极。
接下来就拿出高转低,把之前我们看到的喇叭线破开,把这个接上去就好了,这四根线白色的接喇叭正极,红色的接喇叭负极。
接好后的样子。有了这个插头,就简单的多了。低音炮安装线材里面有音频线,直接对插的,一端插这头,一端插低音炮。这就等于完成了音频部分,
接好后的样子。有了这个插头,就简单的多了。低音炮安装线材里面有音频线,直接对插的,一端插这头,一端插低音炮。这就等于完成了音频部分,
如图所示。
如图所示。
然后胶布全部包好,稍微固定一下
然后胶布全部包好,稍微固定一下

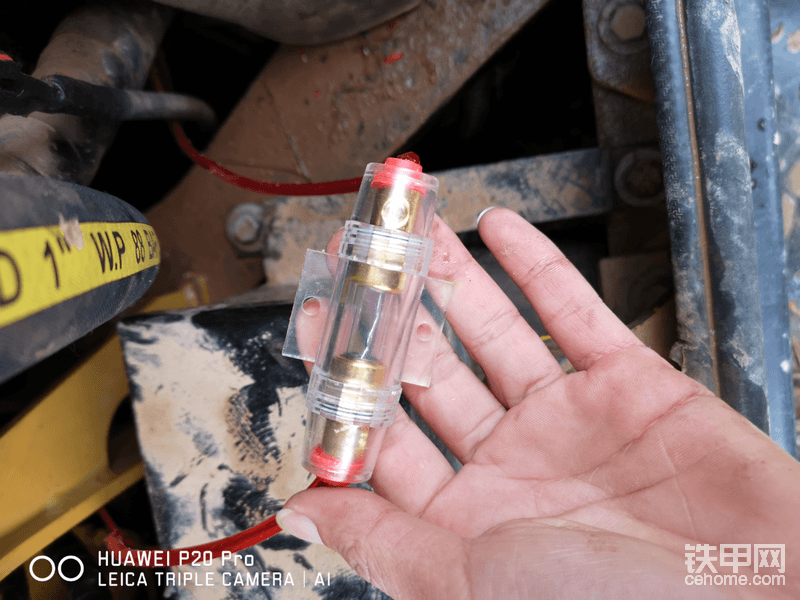

现在在工具箱这边来了,电瓶正极取电,电瓶正极应该大家都知道吧?有一个+号这边就是正极,不过,记得加个保险哦,图上这个是一个60A的音响改装专用保险,图上是装好的样子,线是从驾驶室座位后面的线路孔里面走出来的线,隐蔽又好看。这就等于完成了电源正极部分。然后最后一个搭铁线应该不用我讲了吧。随便车上找个能搭铁的地方接上去就行了,
现在在工具箱这边来了,电瓶正极取电,电瓶正极应该大家都知道吧?有一个+号这边就是正极,不过,记得加个保险哦,图上这个是一个60A的音响改装专用保险,图上是装好的样子,线是从驾驶室座位后面的线路孔里面走出来的线,隐蔽又好看。这就等于完成了电源正极部分。然后最后一个搭铁线应该不用我讲了吧。随便车上找个能搭铁的地方接上去就行了,
大家割线要注意安全,不要划到手。
大家割线要注意安全,不要划到手。

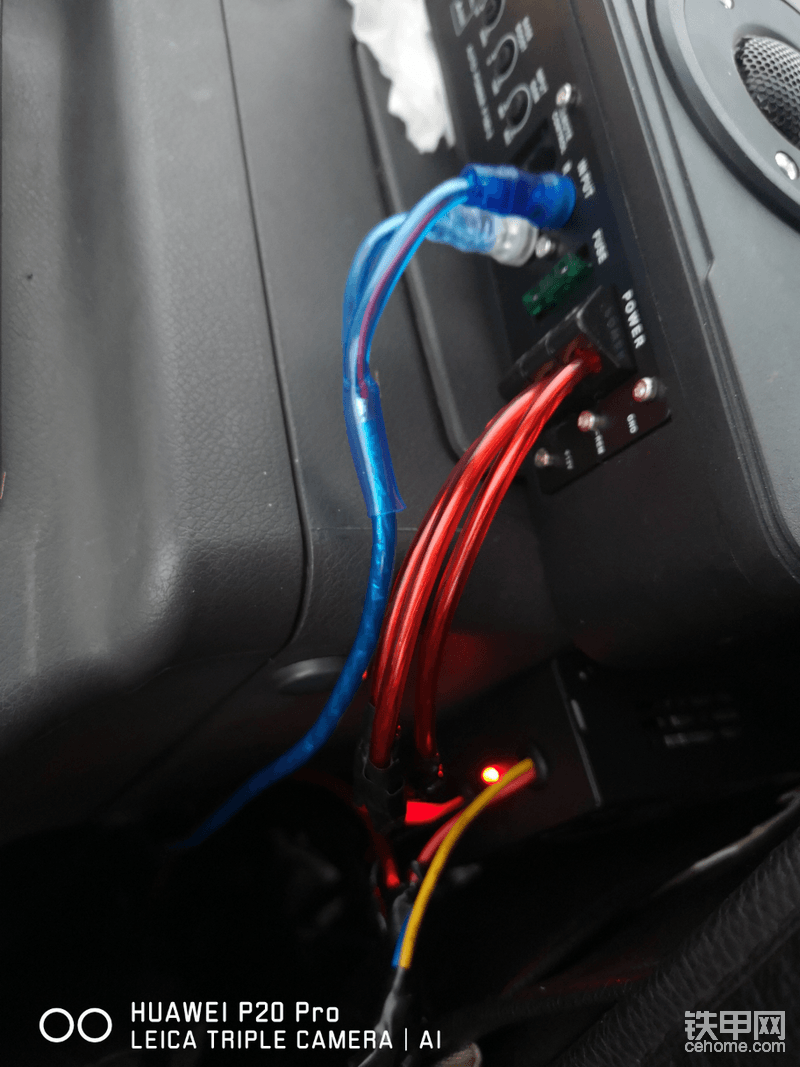

这就是低音炮的线路端蓝色的是音频线。三根红色的从左到右分别是电瓶正极的火线,中间的是控制线,右边的是搭铁线。
这就是低音炮的线路端蓝色的是音频线。三根红色的从左到右分别是电瓶正极的火线,中间的是控制线,右边的是搭铁线。

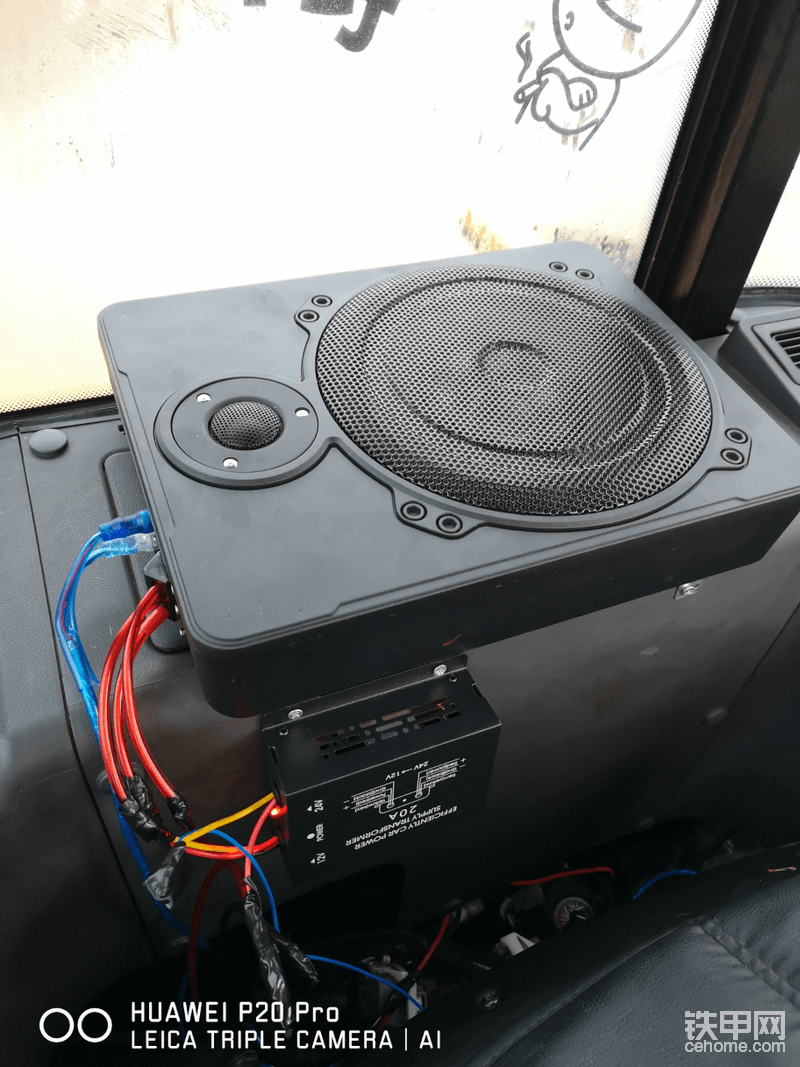

我把它固定在了座位后面的这里,刚好有个位置可以放的下。低音炮送的东西里面有四个小铁片用来固定低音炮的。先把小铁片装在在低音炮上,然后,可以用自攻螺丝固定小铁片。就等于固定好了低音炮,我把它固定在了这里,刚好合适。
我把它固定在了座位后面的这里,刚好有个位置可以放的下。低音炮送的东西里面有四个小铁片用来固定低音炮的。先把小铁片装在在低音炮上,然后,可以用自攻螺丝固定小铁片。就等于固定好了低音炮,我把它固定在了这里,刚好合适。
不错吧,这个图看得到固定螺丝,下面黑色的小盒子是变压器,变压器可以不用讲解,就跟接了个保险丝一样的,本来直接进音响的线,经过了它变了一下电压而已。变压器总共是六根线,三根线24V进,三根线12V出。车上的线接到24V那端,12V出的线接低音炮就好了。
不错吧,这个图看得到固定螺丝,下面黑色的小盒子是变压器,变压器可以不用讲解,就跟接了个保险丝一样的,本来直接进音响的线,经过了它变了一下电压而已。变压器总共是六根线,三根线24V进,三根线12V出。车上的线接到24V那端,12V出的线接低音炮就好了。

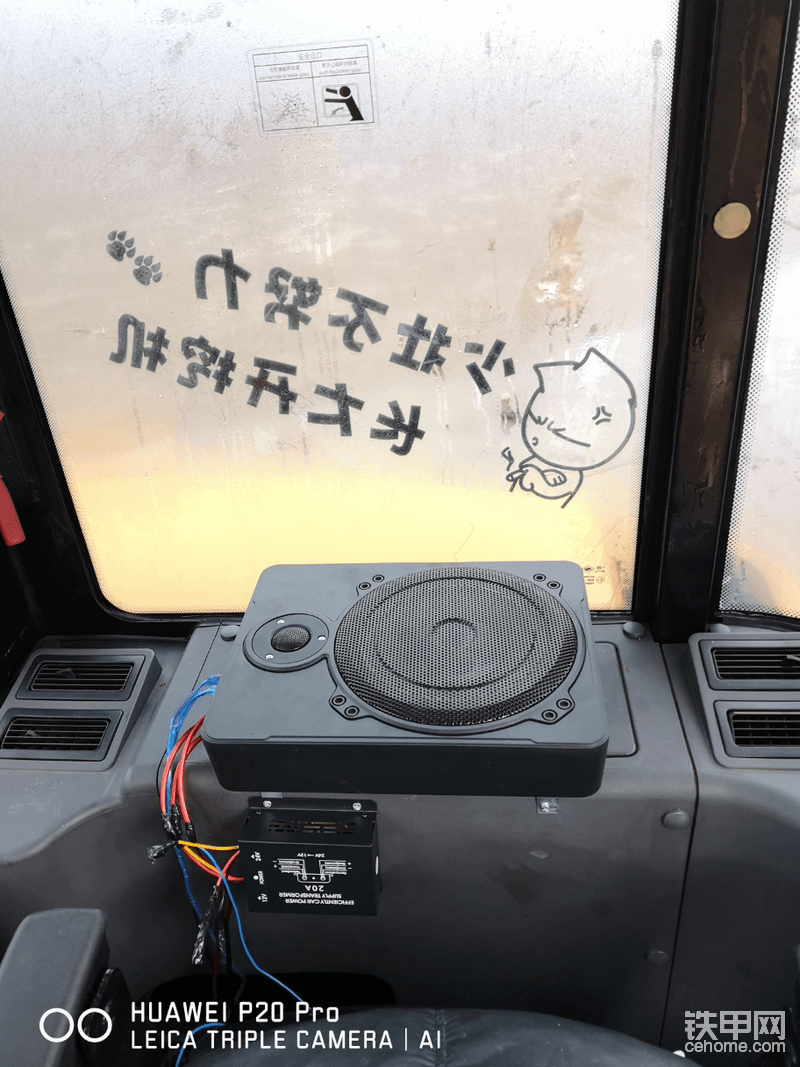

成品图。就这样的。谢谢观看,欢迎指导~
